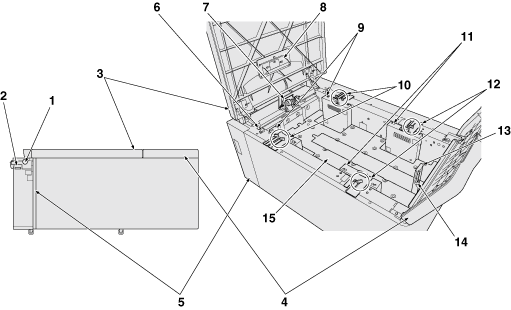

Unidad de gran capacidad LU-202XL / Unidad de gran capacidad LU-202XLm

1

MandoLC1

Se gira hacia la derecha para eliminar el papel atascado.

2

PalancaLC2

Se abre hacia abajo para eliminar el papel atascado.

3

Puerta superior (izquierda)

Se abre para permitir introducir papel o eliminar el papel atascado.

4

Puerta superior (derecha)

Se abre para permitir introducir papel o eliminar el papel atascado.

5

Puerta izquierda

Se abre para permitir eliminar papel atascado.

6

Botón de descenso de la plataforma inferior de la bandeja

Se pulsa para bajar la plataforma inferior de la bandeja y poder cargar el papel.

7

Rodillo de transporte

Suministra el papel de copia a la unidad principal.

8

Soporte de papel

Evita que se levante el papel o que este quede desalineado.

9

Guía lateral (izquierda)

Sujeta los lados del papel cargado.

10

Mando de la guía lateral (izquierda) (2 unidades en cada guía)

Se gira para desplazar o fijar la guía lateral (izquierda).

11

Guía lateral (derecha)

Sujeta los lados del papel cargado.

12

Mando de la guía lateral (derecha) (1 unidad en cada guía)

Se gira para desplazar o fijar la guía lateral (derecha).

13

Guía posterior

Sostiene el borde trasero del papel cargado.

14

Palanca de liberación del bloqueo de la guía posterior

Presiónela para liberar el bloqueo y mover la placa de guía posterior.

15

Plataforma inferior de la bandeja

Sube automáticamente a medida que la pila de papel va bajando. Pulse el botón de descenso de la plataforma inferior de la bandeja para bajarla.
