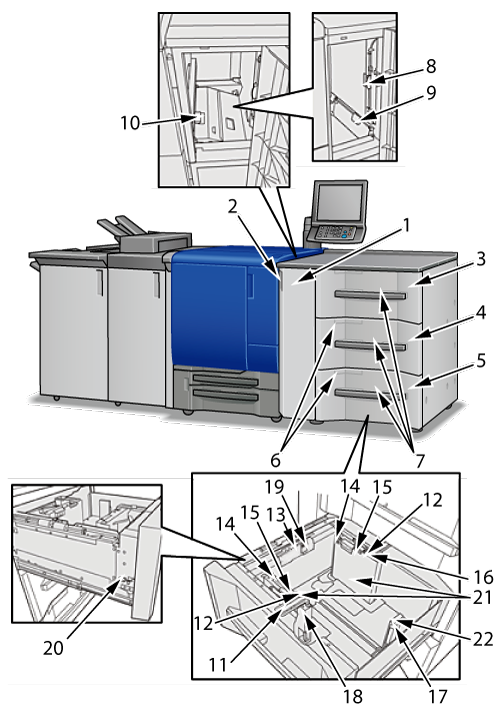

Unidad de alimentación de papel PF-707m

1

Puerta lateral izquierda de las bandejas

Se abre para retirar el papel atascado de la puerta lateral derecha de la unidad principal o de las bandejas de la unidad de alimentación de papel.

2

Mando de la puerta lateral izquierda de las bandejas

Se utiliza para abrir la puerta lateral izquierda de la bandeja.

3

Bandeja superior (Bandeja 3) (Bandeja 6 en la 2.ª unidad, Bandeja 9 en la 3.ª unidad)

Admite 1.390 hojas (80 g/m² / 21 lb Bond).

4

Bandeja central (Bandeja 4) (Bandeja 7 en la 2.ª unidad, Bandeja 10 en la 3.ª unidad)

Admite 1.390 hojas (80 g/m² / 21 lb Bond).

5

Bandeja inferior(Bandeja 5) (Bandeja 8 en la 2.ª unidad, Bandeja 11 en la 3.ª unidad)

Admite 1.850 hojas (80 g/m² / 21 lb Bond).

6

Ventanilla de confirmación de la boquilla de aire

Abra esta ventana para comprobar la alimentación de papel cuando ajuste el aire soplado en la bandeja central y la bandeja inferior. La bandeja superior no está disponible para la comprobación.

7

Asa de la bandeja

Se agarra para extraer la bandeja.

8

Palanca PF1

Se abre hacia la izquierda para permitir la extracción del papel atascado.

9

Palanca PF2

Se abre hacia la izquierda para permitir la extracción del papel atascado.

10

Palanca PF4

Se abre hacia arriba/derecha para extraer el papel atascado.

11

Indicador de tamaño de papel

Indica una posición apropiada de las placas guía laterales para el tamaño del papel que se va a cargar.

12

Mandos de fijación de la guía lateral (2 unidades)

Se gira para desplazar o fijar las placas guía laterales.

13

Boquilla de aire del borde

Sopla aire para separar el papel de impresión.

14

Guías de tamaño pequeño (2 unidades)

Se abre hacia dentro para el papel de impresión de ancho inferior a 139,7 mm / 4,5".

15

Palanca de fijación de la placa de sujeción de papel (2 piezas)

Deje la palanca de la parte derecha en la posición fija; si mueve (desliza) la palanca, es posible que el funcionamiento de la alimentación de papel empeore.

16

Boquilla de aire lateral

Sopla aire para levantar ligeramente el papel y evitar la doble alimentación.

17

Palanca de liberación del bloqueo de la guía del borde posterior

Presiónela hacia la izquierda para liberar el bloqueo y poder mover la placa de guía posterior.

18

Palanca de liberación del bloqueo de las guías laterales

Presiónela para liberar el bloqueo y desplazar las placas guía laterales.

19

Palanca de ajuste de posición de sensor de límite superior

Deje la palanca en la posición fija inferior; levantar la palanca puede empeorar el funcionamiento de la alimentación de papel.

20

Mando de fijación de la plataforma inferior

Deslícelo hacia delante y gírelo en el sentido de las agujas del reloj para mantener la plataforma inferior elevada en la posición superior.

21

Placas guía laterales (2 unidades)

Alineadas a los bordes del papel cargado.

22

Placa de guía posterior

Alineada a los bordes traseros del papel cargado.

23

Guías laterales auxiliares (2 unidades)

Monte estas guías en las placas de guía laterales si va a cargar papel separador.
