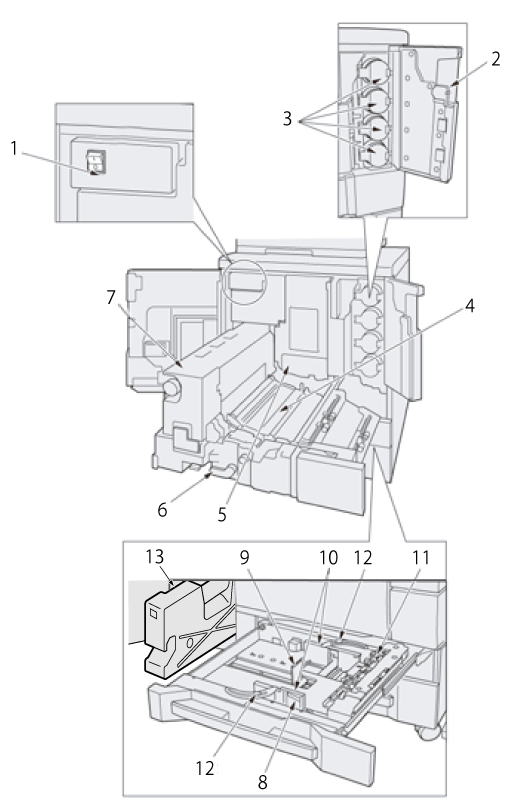

Elementos internos de la máquina

1

Interruptor de alimentación principal

Solo lo utiliza el servicio de asistencia técnica para encender y apagar la máquina. Asegúrese de que no se apaga durante el funcionamiento normal.

2

Puerta de suministro de tóner

Se abre hacia la derecha para permitir introducir tóner.

3

Tapa del bote de tóner (Y, M, C, K)

Desbloquee y abra la tapa para colocar el bote de tóner. Los botes de tóner pueden ser de cuatro colores: amarillo (Y), magenta (M),
cian (C) y negro (K).

4

Unidad de fijación de transferencia

Se extrae para retirar el papel atascado. Para el accionamiento de las palancas y los mandos de la unidad de transferencia de fijación, siga las instrucciones que aparecen en pantalla cuando se produce un atasco de papel.

5

Unidad del tambor

Forma la imagen de la copia.

6

PalancaM1

Se abre hacia la izquierda para retirar la unidad de transferencia de fijación y eliminar los atascos de papel.

7

Unidad de fusión

Funde el tóner sobre el papel.

8

Palanca de liberación del bloqueo de las guías laterales

Presiónela para liberar el bloqueo y mover las placas guía laterales.

9

Placa de guía posterior

Alineada a los bordes traseros del papel cargado.

10

Placa de guías laterales

Alineadas a los bordes del papel cargado.

11

Rodillo de transporte

Suministra el papel hoja por hoja a la unidad de impresión.

12

Mandos de fijación de la guía lateral (2 unidades)

Se giran hacia la izquierda para aflojarlos para mover las placas de guía laterales.

13

Caja de tóner residual

Recoge los residuos del tóner.
