Elementos externos a la máquina

1

Unidad automática de alimentación de escáner dual DF-706 (ADF) (opcional)

Introduce varios originales hoja por hoja para escanear datos.
Incluso se puede escanear un original a dos caras por medio de una operación de alimentación de papel sin invertir el papel.

2

Interruptor de alimentación secundario

Al pulsar este interruptor se enciende y se apaga la máquina.

3

Puerto de servicio (USB 2.0 tipo A  3)

Se utiliza para conectar dispositivos como un soporte de almacenamiento externo (memoria USB), teclado y ratón.

Este puerto solo está disponible para dispositivos de baja potencia. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia.

4

Panel táctil

Muestra pantallas como la pantalla UN.PRINC. para permitir varias opciones de configuración y operaciones de la máquina. Además, a través de él se accede a información sobre las operaciones de la máquina y a la ayuda para la solución de problemas.

5

Panel de control

Se utiliza para varios ajustes y varias operaciones de la máquina.

6

Puerta de suministro de tóner

Se abre para sustituir el bote de tóner.

7

Asa de la puerta de suministro de tóner

Se debe tirar de ella hacia la derecha para abrir la puerta de suministro de tóner.

8

Bandeja 1

Admite 500 hojas (80 g/m² / 21 lb Bond).

9

Bandeja 2

Admite 1000 hojas (80 g/m² / 21 lb Bond).

10

Asa de la puerta frontal de la unidad principal

Se debe tirar de ella hacia la izquierda para abrir la puerta frontal de la unidad principal.

11

Puerta frontal

Se abre para permitir eliminar atascos de papel o para encender/apagar el interruptor de alimentación principal.

12

Tapa de originales OC-511 (tapa de originales) (opcional)

Se abre para colocar un original en el cristal de originales, a continuación, se cierra para retener el original en esa posición.

13

Zona de trabajo WT-511 (opcional)

Ofrece un espacio de trabajo cómodo para colocar los documentos antes y después del proceso de copiado.

14

Bandeja de entrada manual múltiple MB-506 (opcional)

Se abre para usar papel de copia diferente del cargado en las bandejas de la máquina. Se pueden cargar hasta 250 hojas (80 g/m² / 21 lb Bond).

15

Puerta lateral derecha

Se abre hacia la derecha para retirar el papel atascado.

16

Puerta de sustitución de la caja de tóner residual

Se abre para permitir la sustitución de la caja de tóner residual.

17

Bandeja de salida OT-511 (opcional)

Contiene los juegos que se imprimen con desplazamiento o sin desplazamiento.

18

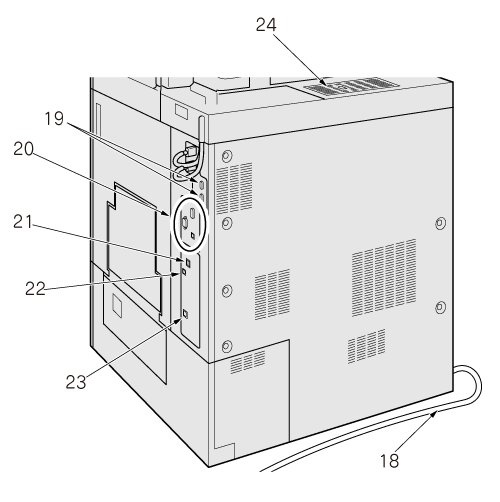

Cable de alimentación

Suministra corriente eléctrica al cuerpo principal.

19

Puerto de conexión de la unidad integrada Color Care

Sirve para conectar la unidad integrada Color Care IQ-501 por cable. (Solo si está montado el kit de interfaz con vídeo VI-511)

20

Puerto de conexión para kit de interfaz con vídeo

Sirve para instalar el kit de interfaz con vídeo VI-509 (opcional).

* El kit de interfaz con vídeo VI-509 (opcional) es necesario para conectar por cable el controlador de imagen IC-313, el controlador de imagen IC-314 o el controlador de imagen IC-417 a la máquina.

21

Puerto de servicio (USB 3.0/2.0 tipo A  1)

Se utiliza para conectar dispositivos como un soporte de almacenamiento externo (unidad flash USB, USB-HDD), teclado y ratón.

Este puerto solo está disponible para dispositivos de baja potencia. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia.

22

Puerto de servicio (USB 2.0 tipo B 1)

Conecte esta máquina al ordenador mediante un cable USB para utilizarla como impresora local.

23

Puerto de red (10Base-T, 100Base-TX, 1000Base-T)

Conectado a un cable Ethernet para manejar la máquina o para utilizarla como una impresora/escáner de red.

24

Filtro antipolvo

Protege el ventilador de refrigeración del polvo.

25

Palanca de apertura

Se presiona hacia atrás para abrirse hacia abajo para la extracción del papel atascado.

Desde el equipamiento opcional del lado izquierdo, se puede acceder a la palanca de desbloqueo.

1

Cubierta izquierda de la cinta de transferencia de originales

Se abre hacia la izquierda para permitir la extracción del original atascado.

2

Escala de originales en el ADF

Señala los tamaños y la cara correctos de los originales, así como los originales no aceptados.

3

Guías de originales

Alineadas a los bordes de los originales cargados.

4

Bandeja de originales

Carga el original que se va a escanear en la máquina. Se pueden cargar hasta 300 hojas. Se abre hacia arriba para permitir la extracción del original atascado.

5

Bandeja de salida de originales

Imprime el original escaneado.

6

Cubierta de las guías del ADF

Coloca automáticamente el original en el cristal de originales. O ciérrela para cubrir el original que se haya colocado manualmente en el cristal de originales.

7

Guía del tamaño horizontal

Indica la medida del original colocado en dirección horizontal.

8

Cristal de originales

Le permite escanear el documento original y guardar una imagen del mismo en la memoria.

9

Cristal hendido del escáner

Escanea las imágenes originales a la memoria al utilizar el ADF.

10

Guía del tamaño vertical

Indica la medida del original colocado en dirección vertical.

11

Cristal hendido de escaneo para el lado posterior

Escanea las imágenes originales en el lado posterior de esta parte al utilizar el ADF.

1

Carpeta de originales

Almacena temporalmente el original.

2

Asa de la cubierta superior

Sujete esta asa para abrir o cerrar la cubierta de originales.

3

Tapa de los originales

Abra esta cubierta para cargar el original en el cristal de originales y ciérrela para realizar una copia.
