Ajuste largo papel

Ajuste la posición de la placa de alineación en la dirección de alimentación del papel de la unidad de relevo RU-510. Ejecute este ajuste cuando detecte error de alineación en la dirección de alimentación en el papel entregado a la unidad de acabado que sigue a la unidad de relé RU-510. Por ejemplo, ajuste un error de alineación de perforadora en dirección de alimentación.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

  2. Pulse Ajuste unidad de acabado, Ajuste apilador de relevo y Ajuste largo papel de forma consecutiva.

  3. Pulse Modo impresión.

  4. Cargue papel A4 en una bandeja y seleccione esa bandeja.

  5. Ajuste la cantidad de impresión a 10 juegos y pulse Inicio en el panel de control. Por ejemplo, imprima modelos de patrón perforados.

  6. Compruebe la posición del orificio perforado.

    • explicación adicionalSi la perforadora no está alineada en la dirección de alimentación, ajuste la posición de la placa de alineación FD.

  7. Pulse Salir ModoImpr para volver a la pantalla Ajuste largo de papel.

  8. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

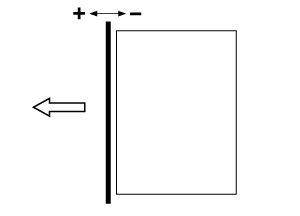

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

    [-] Para reducir la dispersión [+] Para reducir la inclinación

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalPara realizar los ajustes, asigne al ajuste del largo del papel el valor máximo (para reducir la distorsión), ajuste en la dirección para reducir la distorsión y busque el punto donde la perforación del orificio esté bien alineada.

  9. Repita los pasos del 3 al 8 hasta obtener el resultado deseado.

  10. Pulse Atrás.

    De este modo, se vuelve a la pantalla Menú Ajuste apilador de relevo.
