Ajuste del plegado tríptico
Si la unidad de acabado FS-612 está instalada en la máquina, permite ajustar la posición del primer pliegue en el modo de plegado triple.
Objetos de ajuste: Offset tamaño compl., A4 short edge feed, 8,5 11 short edge feed, 16K short edge feed
Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.
Pulse Ajuste unidad de acabado y Ajuste del plegado tríptico de forma consecutiva.
Seleccione el tamaño que desea ajustar.
Pulse Modo impresión.
Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.
Pulse Inicio en el panel de control.
Se imprimirá un modelo de prueba.

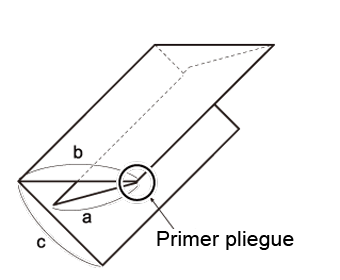

Ajuste las posiciones de plegado del papel.
Tolerancia:
Tamaño de papel
a
b
c
A4 short edge feed
95 mm ± 2 mm
101 mm ± 2 mm
101 mm ± 2 mm
8,5 11 short edge feed
89 mm ± 2 mm
95 mm ± 2 mm
95 mm ± 2 mm
16K short edge feed
88 mm ± 2 mm
91 mm ± 2 mm
91 mm ± 2 mm
Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste del plegado tríptico.

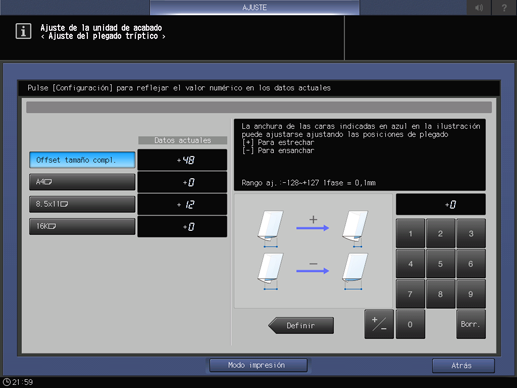

Utilice el teclado del panel táctil para introducir el valor de ajuste.
Rango de ajuste: -128~+127 1 paso= 0,1 mm
[-] Para ensanchar [+] Para estrechar
explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.
explicación adicionalPulse Definir para cambiar el valor actual.
Repita los pasos del 4 al 9 hasta obtener el resultado deseado.
Pulse Atrás.

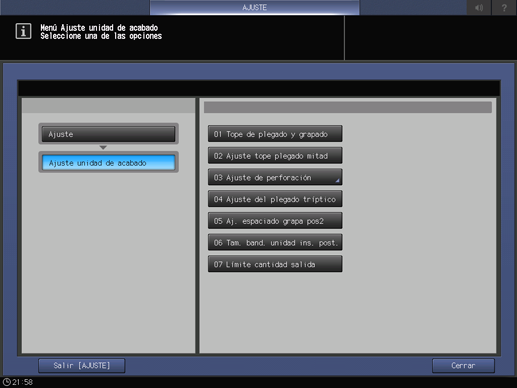

La pantalla vuelve a la pantalla Menú Ajuste unidad de acabado.
