Ajuste de perforación

Ajuste posición vertical

Si la unidad de acabado FS-531 o la unidad de acabado FS-612 están equipadas con el kit de perforación PK-512 o el kit de perforación PK-513, permite ajustar el error de alineación entre el centro del papel impreso y el de los orificios de encuadernación.

Objetos de ajuste: Offset tamaño compl., A3 short edge feed, B4 short edge feed, A4 short edge feed, A4 long edge feed, B5 short edge feed, B5 long edge feed, A5 short edge feed, A5 long edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8,5 11 long edge feed, 5,5 8,5 short edge feed, 5,5 8,5 long edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, 16K long edge feed, 9 11 long edge feed

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

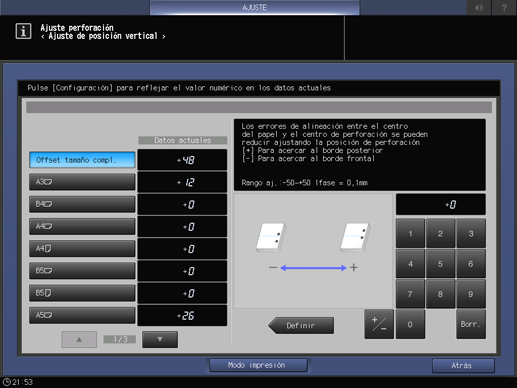

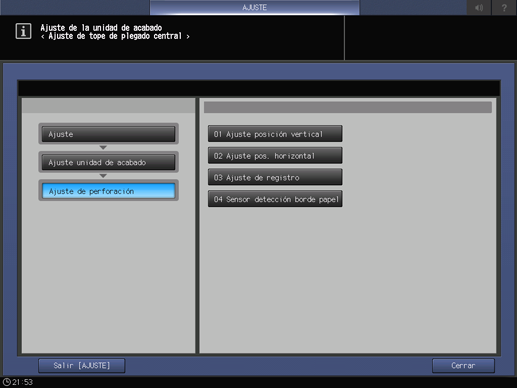

  2. Pulse Ajuste unidad de acabado, Ajuste de perforación y Ajuste posición vertical de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

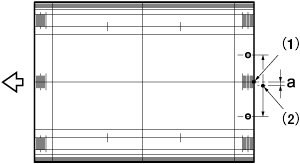

  7. Ajuste la desalineación, "a" entre el centro del papel impreso y el centro de los orificios de encuadernación.

    Tolerancia: a = 0 mm ± 1 mm

    (1) Centro del papel (2) Centro de los orificios de encuadernación

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste de posición vertical.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

    [-] Para acercar hacia el borde anterior [+] Para acercar hacia el borde posterior

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

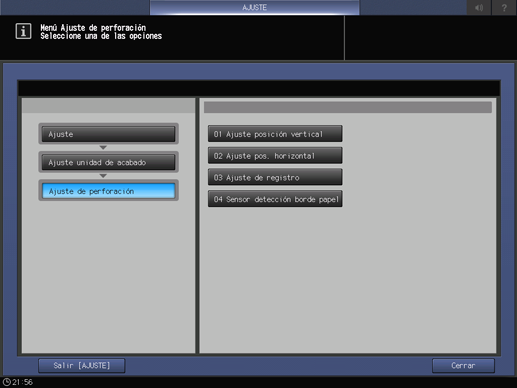

    La pantalla vuelve a la pantalla Menú Ajuste de perforación.

Ajuste pos. horizontal

Si la unidad de acabado FS-531 o la unidad de acabado FS-612 están equipadas con el kit de perforación PK-512 o el kit de perforación PK-513, permite ajustar el error de alineación entre el centro del papel impreso y el de los orificios de encuadernación.

Objetos de ajuste: Bandeja PI, Bandeja principal

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

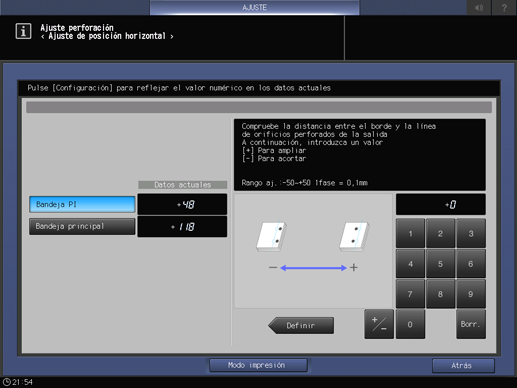

  2. Pulse Ajuste unidad de acabado, Ajuste de perforación y Ajuste pos. horizontal de forma consecutiva.

  3. Seleccione Bandeja PI o Bandeja principal.

  4. Pulse Modo impresión.

  5. Seleccione la bandeja cargada con papel.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida la distancia (a) desde el borde del papel impreso hasta el centro de los orificios de encuadernación.

    Tolerancia: a = 10,5 mm ± 5,0 mm

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste de posición horizontal.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

    [-] Para acortar [+] Para ampliar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste de perforación.

Ajuste de registro

Si la unidad de acabado FS-531 o la unidad de acabado FS-612 están equipadas con el kit de perforación PK-512 o el kit de perforación PK-513, permite ajustar la cantidad de bucle de registro si los orificios de encuadernación están situados de forma oblicua.

Objetos de ajuste: Elemento principal/inv., Elemento principal/ADU, Bandeja PI1, Bandeja PI2

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

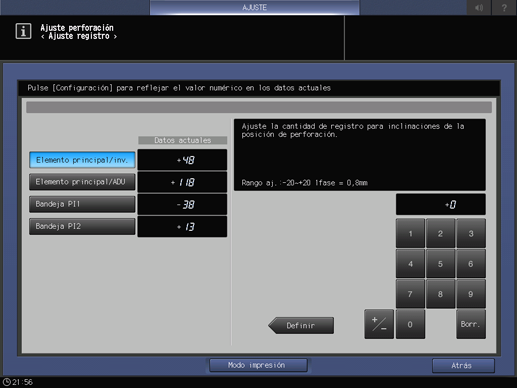

  2. Pulse Ajuste unidad de acabado, Ajuste de perforación y Ajuste de registro de forma consecutiva.

  3. Pulse la tecla correspondiente al elemento que desea ajustar.

  4. Pulse Modo impresión.

  5. Seleccione la bandeja cargada con papel.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Compruebe si los orificios de encuadernación están torcidos en el papel impreso.

  8. Si es necesario realizar algún ajuste para la cantidad de registro, pulse Salir ModoImpr para volver a la pantalla Ajuste de registro.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -20~+20 1 paso= 0,8 mm

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste de perforación.

Sensor detección borde papel

Si la unidad de acabado FS-531 o la unidad de acabado FS-612 is están equipadas con el kit de perforación PK-512 o el kit de perforación PK-513, la sensibilidad del sensor se ajusta automáticamente de modo que detecte correctamente el borde del papel que se utiliza como referencia para los orificios de encuadernación.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

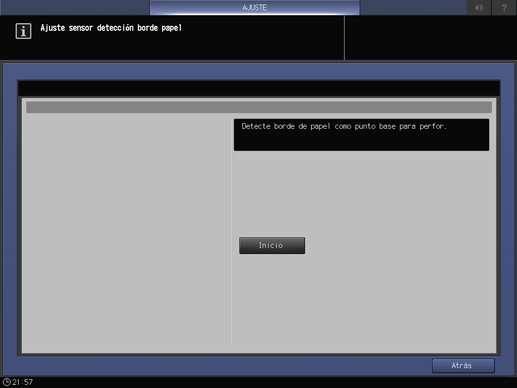

  2. Pulse Ajuste unidad de acabado, Ajuste de perforación y Sensor detección borde papel de forma consecutiva.

  3. Pulse Inicio.

  4. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste de perforación.
