Ajuste tope plegado mitad

Si la unidad de acabado FS-612 está instalada en la máquina, permite ajustar el error de alineación del borde delantero del papel impreso mientras cambia la longitud de la parte superior del papel impreso.

Objetos de ajuste: Offset tamaño compl., A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, SRA3 short edge feed, Personalizado (380-458 mm), Personalizado (279-379 mm)

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

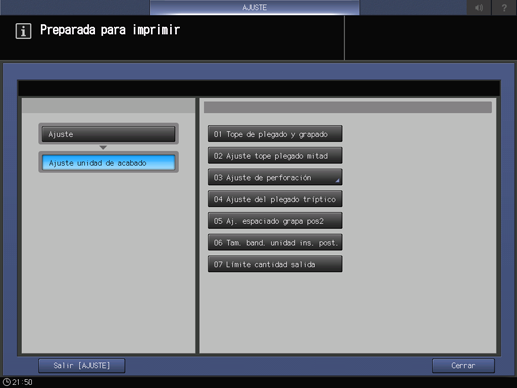

  2. Pulse Ajuste unidad de acabado y Ajuste tope plegado mitad de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Compruebe el valor de "a" en el papel impreso.

    Tolerancia: a = 0 mm ± 1 mm

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste de tope de plegado central.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -128~+127 1 paso= 0,1 mm

    [-] Para ampliar la cara superior [+] Para acortar la cara superior

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste unidad de acabado.
