Tope de plegado y grapado

Si la unidad de acabado FS-612 está instalada en la máquina, permite ajustar la posición de grapado en Plegado y grapado.

Objetos de ajuste: Offset tamaño compl., A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, SRA3 short edge feed, Personalizado (380-458 mm), Personalizado (279-379 mm)

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

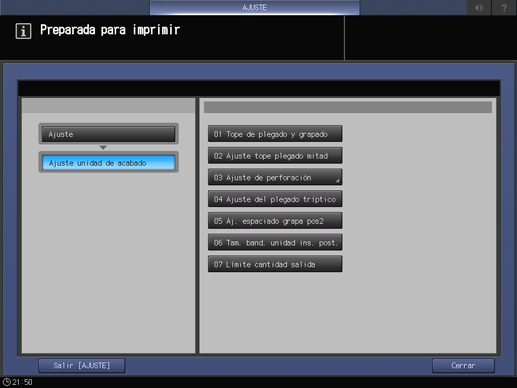

  2. Pulse Ajuste unidad de acabado y Tope de plegado y grapado de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida la diferencia (a) entre la línea central y la posición de las grapas.

    Tolerancia: a = 0 mm ± 1 mm

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste de tope de plegado y grapado.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -128~+127 1 paso= 0,1 mm

    [-] Para mover hacia la derecha [+] Para mover hacia la izquierda

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste unidad de acabado.
