Ajuste de centrado

Permite ajustar la posición de la imagen en dirección transversal respecto del motor de la impresora.

Objetos de ajuste: Bandeja1, Bandeja2, Bandeja alim. manual, de Bandeja3 a Bandeja11, ADU, de Desplazamiento grande bandeja 1 a Desplazamiento grande bandeja 11, de Desplazamiento pequeño bandeja 1 a Desplazamiento pequeño bandeja 11, Bandeja1 8,5 5,5 Desplazamiento, Bandeja2 8,5 5,5 Desplazamiento, Desplazamiento grande bandeja entrada manual, Desplazamiento pequeño bandeja entrada manual, Bandeja entrada manual 8,5 5,5 Desplazamiento, Desplazamiento normal grande ADU, Desplazamiento grueso grande ADU, Desplazamiento normal pequeño ADU, Desplazamiento grueso pequeño ADU, 8,5 5,5 Desplazamiento normal ADU, 8,5  5,5 Desplazamiento grueso ADU

AVISO

  • Realice este ajuste tras completar el Aj.ampliac.direc.transversal.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

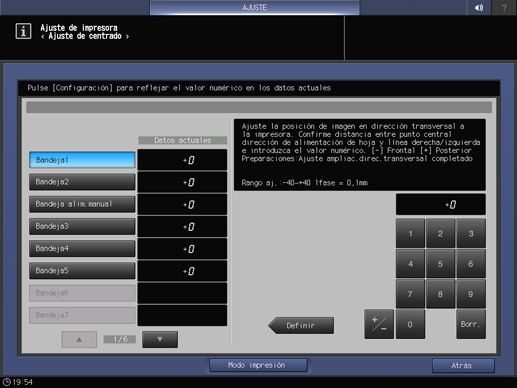

  2. Pulse Ajuste máquina, Ajuste de impresora y Ajuste de centrado de forma consecutiva.

  3. Pulse la tecla correspondiente al objeto que desea ajustar.

  4. Pulse Modo impresión.

  5. Cargue papel A3 short edge feed o 11 17 short edge feed en cualquier bandeja y selecciónela.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

    • explicación adicionalEn la cara frontal de la tabla, estará impresa la marca para indicarle la bandeja que se ha utilizado para imprimir la tabla. Para obtener más información, consulte Tabla.

  7. Pliegue la hoja impresa por la mitad en dirección transversal y compruebe la alineación entre la línea central de la impresión y la línea del pliegue.

    Tolerancia: 0 mm ± 1,5 mm

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para regresar a la pantalla Ajuste de centrado.

  9. Utilice el teclado del panel táctil o el teclado del panel de control para introducir los datos de configuración.

    Rango de ajuste: -40-+40 1 paso = 0,1 mm

    [-] Delante [+] Atrás

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

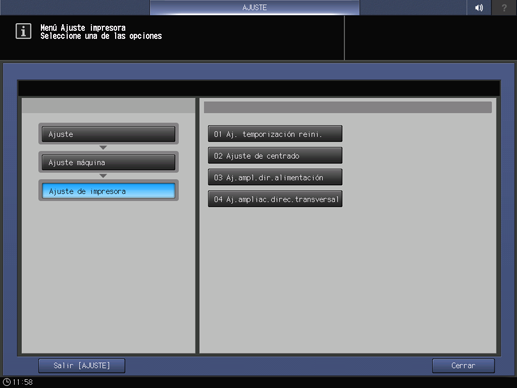

    La pantalla vuelve a la pantalla Menú Ajuste de impresora.
