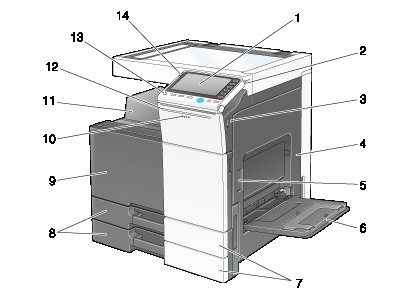

Namen und Funktionen der einzelnen Systemteile (ineo+ 364e/284e/224e)

1

Bedienfeld

Dient zum Festlegen verschiedener Einstellungen für das System.

2

Stylus-Stift

Dient zum Auswählen eines Menüs am Touch Display bzw. zur Eingabe von Zeichen.

3

USB-Anschluss (Typ A) USB 2.0/1.1

Dient zum Anschließen einer externen Speichereinheit (USB-Speicher) an dieses System.

4

Rechte Klappe

Diese Klappe wird geöffnet, um einen Papierstau zu beheben.

5

Entriegelungshebel der rechten Klappe

Dient zum Ver- bzw. Entriegeln der rechten Klappe.

6

Stapelanlage/Spezialeinzug

Dient zum Drucken auf Papier mit Sonderformat, auf Karton, OHP-Folien, Postkarten (4 6 (A6-Karten)), Umschlägen oder Etikettenblättern.

Kann max. 150 Blatt Normalpapier, 20 Blatt Karton 1, 20 Blatt Karton 1+, 20 Blatt Karton 2, 20 Blatt Karton 3, 20 Blatt Karton 4, 20 OHP-Folien, 20 Blatt Postkarten (4 6 (A6-Karte)), Etikettenblätter oder Indexpapier und 10 Blatt Bannerpapier oder Umschläge aufnehmen.

7

Papiermangelanzeige

Blinkt oder leuchtet, um den Papierfüllstand im Fach anzuzeigen.

Ausführliche Informationen finden Sie Hier.

8

Fach 1, Fach 2

Hier können bis zu 500 Blatt eingelegt werden.

Diese Fächer bieten jeweils Platz für 150 Blatt Karton 1, Karton 1+, Karton 2 und Karton 3.

9

Frontklappe

Diese Klappe wird geöffnet, um die Tonerkartusche, den Resttonerbehälter oder die Trommeleinheit auszutauschen und das Druckkopfglas zu reinigen.

10

LED "Daten"

Blinkt oder leuchtet, um den Datenempfangsstatus des Systems darzustellen.

Weitere Informationen finden Sie Hier.

11

Ausgabefach

Nimmt Druckseiten auf.

12

Statusanzeige

Zeigt den Aufwärm- oder Druckstatus an.

Weitere Informationen finden Sie Hier.

13

Netztaste

Mit dieser Taste wird der Energiesparmodus aktiviert.

Im normalen Betrieb leuchtet die Taste blau. Im Energiesparmodus blinkt die Taste blau oder leuchtet orange.

14

Warnanzeige

Blinkt oder leuchtet, um darauf hinzuweisen, dass auf dem System ein Problem aufgetreten ist.

Ausführliche Informationen finden Sie Hier.

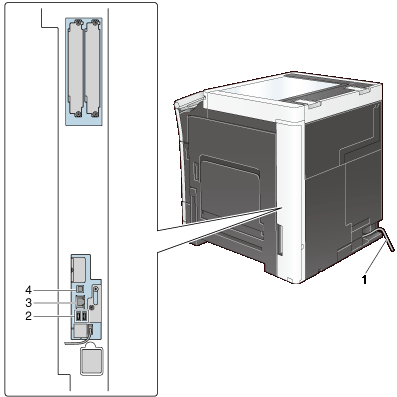

1

Netzkabel

Versorgt das System mit Strom.

2

USB-Anschluss (Typ A) USB 2.0/1.1

Dient zum Anschließen der Authentifizierungseinheit AU-102 oder der Authentifizierungseinheit AU-201.

3

Netzwerkanschluss (10Base-T/100Base-TX/1000Base-T)

Dieser Anschluss wird verwendet, wenn das System als Netzwerkdrucker oder -scanner eingesetzt wird.

4

USB-Anschluss (Typ B) USB 2.0/1.1

Dieser Anschluss wird verwendet, wenn das System über einen USB-Anschluss genutzt wird.

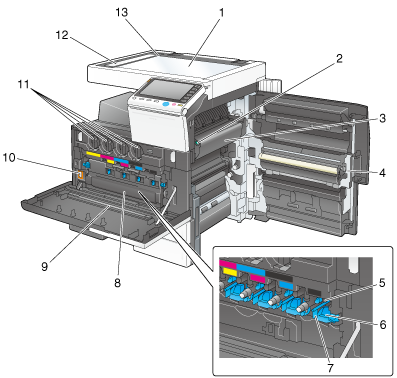

1

Vorlagenglas

Dient zum Auflegen von Originalen.

2

Hebel der Abdeckung der Fixiereinheit

Dieser Hebel wird zum Beheben eines Papierstaus in der Fixiereinheit betätigt.

3

Fixiereinheit

Dient zum Fixieren von Toner auf Papier mithilfe von Wärme und Druck.

4

Automatische Duplexeinheit

Dient zum Wenden von Papier beim 2-seitigen Druck.

5

Trommeleinheit

Dient zum Erzeugen eines Druckbildes.

6

Entriegelungslasche

Dient zum Entnehmen der Trommeleinheit.

7

Ladekorona-Reiniger

Dient zum Reinigen des elektrostatischen Ladedrahts, wenn Bildfehler auftreten.

8

Tonerrestbehälter

Dient zur Aufnahme verbrauchten Toners.

9

Druckkopfreiniger

Dient zum Reinigen der Oberfläche des Druckkopfglases beim Austausch der Trommeleinheit.

10

Hauptnetzschalter

Mit diesem Schalter wird das System ein- und ausgeschaltet.

11

Tonerkartusche

Dieses System enthält Tonerkartuschen in vier Farben: Cyan (C), Magenta (M), Gelb (Y) und Schwarz (K). Durch Kombination der vier Tonerfarben entsteht ein Vollfarbbild.

12

Schlitzglas (Vorderseite)

Dient zum Scannen eines Originalbildes bei Verwendung des ADF.

13

Originalskala

Originale werden entlang dieser Skala angelegt. Diese Skala dient auch zum Messen der Größe eingelegter Originale.
