Relieur automatique à anneaux GP-502
|

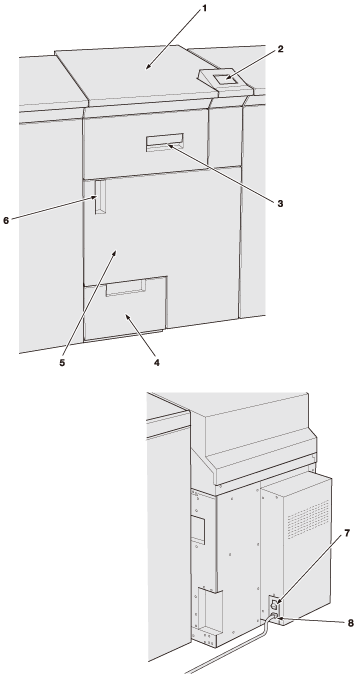

N°. |
Nom |
Description |
|---|---|---|
|
1 |
Capot supérieur du relieur à anneaux |
A ouvrir vers le haut pour dégager les feuilles coincées. |
|
2 |
Panneau d'affichage |
Affiche l'état du relieur à anneaux, la position du bourrage papier, un message d'alarme relatif aux consommables et modalités de mise au rebut ainsi que les compteurs/versions. |
|
3 |
Poignée de déverrouillage |
A tirer pour déverrouiller et ouvrir l'unité supérieure du relieur à anneaux. |
|
4 |
Bac Livret |
Reçoit les livrets reliés. Retirer le magasin pour sortir les livrets produits. |
|
5 |
Porte avant du relieur à anneaux |
A ouvrir pour permettre d'enlever le papier à l'origine du bourrage ou les chutes de perforation. |
|
6 |
Poignée de porte avant du relieur à anneaux |
Actionnée pour ouvrir la porte avant du relieur à anneaux. |
|
7 |
Interrupteur d'alimentation |
Allume/éteint le relieur à anneaux. |
|
8 |
Fiche d'alimentation |
Alimente le relieur à anneaux. |
-
Laissez l'interrupteur allumé pour le relieur à anneaux. S'il est éteint, non seulement la machine est désactivée mais également la fonction passe-copie qui achemine le papier dans l'unité de finition en aval.
