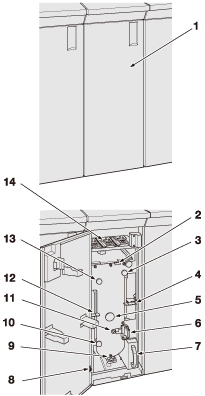

Perforeuse multiple GP‑501
|
N°. |
Nom |
Description |
|---|---|---|
|
1 |
Porte avant de la perforeuse multiple |
A ouvrir pour permettre le remplacement d'un emporte-pièce ou l'enlèvement des déchets de perforation ou le dégagement des feuilles coincées. |
|
2 |
Levier [GP1] |
A ouvrir vers le haut pour dégager les feuilles coincées. |
|
3 |
Bouton [GP1] |
A tourner pour permettre le dégagement des feuilles coincées. |
|
4 |
Levier [GP2] |
A ouvrir vers le haut pour dégager les feuilles coincées. |
|
5 |
Bouton [GP4] |
A tourner en sens horaire pour le remplacement d'un emporte-pièce ou le dégagement des feuilles coincées. |
|
6 |
Jeu de matrices |
Perfore différents types de trous de classement. |
|
7 |
Corbeille de chutes de perforation |
A tirer pour enlever les chutes de perforation. |
|
8 |
Interrupteur d'alimentation |
Allume/éteint la perforeuse multiple. |
|
9 |
Levier [GP5] |
A ouvrir vers le bas pour l'enlèvement des bourrages papier. |
|
10 |
Bouton [GP7] |
A tourner pour permettre le dégagement des feuilles coincées. |
|
11 |
Indicateur de position de la lame de l'emporte-pièce |
Sert à vérifier la position de la lame du jeu de matrice déplacée en tournant le bouton [GP4] pour remplacer le jeu de matrice ou éliminer un bourrage papier. |
|
12 |
Levier [GP6] |
A ouvrir vers le haut et vers la gauche pour dégager les feuilles coincées. |
|
13 |
Bouton [GP8] |
A tourner pour permettre le dégagement des feuilles coincées. |
|
14 |
Rangement des emporte-pièces |
Permet d'entreposer les emporte-pièces. |
