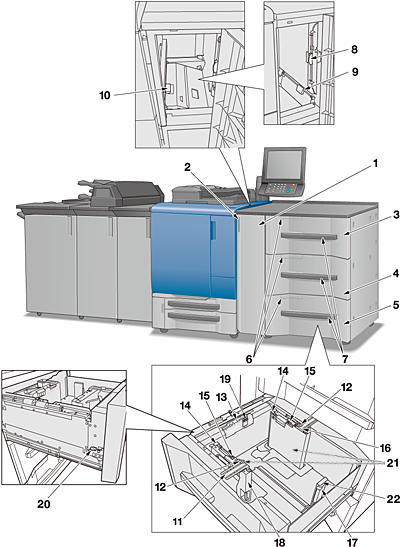

Unité d'alimentation papier PF-707
|
N°. |
Nom |
Description |
|---|---|---|
|
1 |
Porte gauche du magasin |
Ouverte pour l'élimination de bourrage papier au niveau de la porte latérale droite ou des magasins de l'unité d'alimentation papier. |
|
2 |
Molette de la porte gauche du magasin |
A actionner pour ouvrir la porte gauche du magasin. |
|
3 |
Magasin supérieur (Magasin 3) |
Contient 1 300 feuilles (80 g/m2 / 21 lb Bond) de papier format standard, personnalisé, large ou à onglet. Chargement de papier à imprimer, grammage de 62 g/m2 à 300 g/m2 / 16 lb Bond à 81 lb Bond. Tous types de papier acceptés, y compris le papier pré-imprimé. |
|
4 |
Magasin supérieur (Mag 4) |
Contient 1 850 feuilles (80 g/m2 / 21 lb Bond) de papier format standard, personnalisé, large ou à onglet. Chargement de papier à imprimer, grammage de 62 g/m2 à 300 g/m2 / 16 lb Bond à 81 lb Bond. Tous types de papier acceptés, y compris le papier pré-imprimé. |
|
5 |
Magasin supérieur (Magasin 5) |
Contient 1 850 feuilles (80 g/m2 / 21 lb Bond) de papier format standard, personnalisé, large ou à onglet. Chargement de papier à imprimer, grammage de 62 g/m2 à 300 g/m2 / 16 lb Bond à 81 lb Bond. Tous types de papier acceptés, y compris le papier pré-imprimé. |
|
6 |
Fenêtre de confirmation de buse d'air |
Ouverte pour confirmer le papier entraîne par la buse d'air. |
|
7 |
Poignée du magasin |
Permet de tirer le magasin. |
|
8 |
Levier [PF1] |
Ouverture vers la gauche pour l'élimination de bourrage papier. |
|
9 |
Levier [PF2] |
Ouverture vers la gauche pour l'élimination de bourrage papier. |
|
10 |
Levier [PF4] |
Ouverture supérieure droite pour l'élimination de bourrage papier. |
|
11 |
Indicateur Format papier |
Indique la position des plaques-guide latérales qui convient au chargement du format papier. |
|
12 |
Boutons de verrouillage des guides latéraux (2 pièces) |
Tourné pour déplacer ou immobiliser les plaques-guide latérales. |
|
13 |
Buse d'air supérieure |
Souffle de l'air pour séparer le papier d'impression. |
|
14 |
Réglettes pour petits formats (2 pièces) |
Ouverture vers l'intérieur pour papier d'impression d'une largeur inférieure à 139,7 mm / 4,5". |
|
15 |
Levier de fixation de la plaque de contact papier (2 positions) |
Laissez le levier en position fixe de droite. Si vous déplacez (coulissez) le levier, l'entraînement du papier peut être affecté. |
|
16 |
Buse d'air latérale |
Envoie de l'air pour soulever légèrement le papier afin d'éviter une double introduction. |
|
17 |
Levier de déverrouillage du guide arrière |
Poussé à gauche pour déverrouiller la plaque-guide arrière. |
|
18 |
Levier de déverrouillage du guide latéral |
Poussé vers l'arrière pour déverrouiller les plaques-guide latérales. |
|
19 |
Levier de réglage de position du capteur de limite supérieure |
Relevez le levier pour charger du papier de 139 mm maximum de large et dont le grammage est égal ou supérieur à 136 g/m2 . |
|
20 |
Molette de fixation la plaque du fond |
Coulissée vers l'avant et tournée dans le sens horaire pour maintenir le plateau inférieur en position élevée. |
|
21 |
Plaques-guide latérales (2 pièces) |
Permettent d'aligner les bords du papier chargé. |
|
22 |
Plaque-guide arrière |
Permet d'aligner le bord arrière du papier chargé. |
