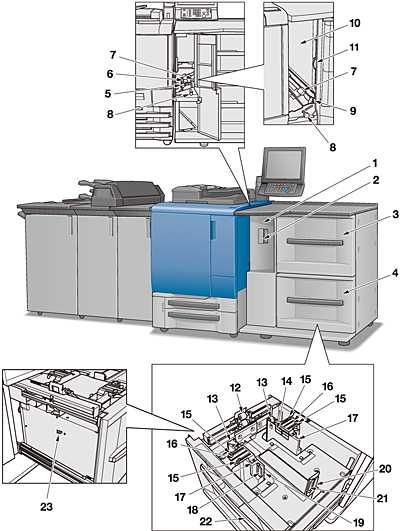

Unité d'alimentation papier PF-602m
|
N°. |
Nom |
Description |
|---|---|---|
|
1 |
Porte gauche du magasin |
S'ouvre pour l'élimination de bourrage papier au niveau de la porte latérale droite ou des magasins de l'unité d'alimentation papier. |
|
2 |
Molette de la porte gauche du magasin |
A actionner pour ouvrir la porte gauche du magasin. |
|
3 |
Magasin supérieur (Magasin 3) |
Contient 3 000 feuilles (80 g/m2 / 21 lb Bond) de papier format standard, personnalisé ou à onglet. Chargement de papier à imprimer, grammage de 62 g/m2 à 256 g/m2 / 16 lb Bond à 68 lb Bond. |
|
4 |
Magasin inférieur (Magasin 4) |
Contient 3 000 feuilles (80 g/m2 / 21 lb Bond) de papier format standard, personnalisé ou à onglet. Chargement de papier à imprimer, grammage de 62 g/m2 à 300 g/m2 / 16 lb Bond à 81 lb Bond. |
|
5 |
Levier [PF5] |
Ouverture vers la gauche pour l'élimination de bourrage papier. |
|
6 |
Porte de transport latéral |
Ouverture vers le haut/vers la gauche pour l'élimination de bourrages papier. |
|
7 |
Levier [PF2] |
Ouverture vers le haut/vers la gauche pour l'élimination de bourrages papier. |
|
8 |
Bouton [PF4] |
Tourné pour l'élimination d'un bourrage papier. |
|
9 |
Levier [PF3] |
Relevé pour l'élimination de bourrage papier. |
|
10 |
Porte de transport vertical |
Ouverture vers la gauche pour l'élimination de bourrage papier. |
|
11 |
Levier [PF1] |
Ouverture vers la gauche pour l'élimination de bourrage papier. |
|
12 |
Rouleau d'entraînement |
Alimentation feuille par feuille du papier à copier dans l'imprimante. |
|
13 |
Réglettes pour petits formats (2 pièces) |
Ouverture vers l'intérieur pour papier d'impression d'une largeur inférieure à 139,7 mm / 4,5". |
|
14 |
Buse d'air |
Envoie de l'air pour soulever légèrement le papier. |
|
15 |
Boutons de verrouillage des guides latéraux (4 pièces) |
Tourné pour déplacer ou immobiliser les plaques-guide latérales. |
|
16 |
Indicateur Format papier |
Indique la position des plaques-guide latérales qui convient au chargement du format papier. |
|
17 |
Plaques-guide latérales (2 pièces) |
Permettent d'aligner les bords du papier chargé. |
|
18 |
Levier de déverrouillage du guide latéral |
Poussé vers l'arrière pour déverrouiller les plaques-guide latérales. |
|
19 |
Boutons du guide latéral (2 pièces) |
Actionnés en même temps que le levier de déverrouillage du guide latéral pour déplacer les guides latéraux. |
|
20 |
Plaque-guide arrière |
Permet d'aligner le bord arrière du papier chargé. |
|
21 |
Levier de déverrouillage du guide arrière |
Poussé pour déverrouiller la plaque-guide arrière. |
|
22 |
Poignée du magasin |
Permet de tirer le magasin. |
|
23 |
Molette de fixation la plaque du fond |
Coulissée vers l'arrière et tournée dans le sens horaire pour maintenir le plateau inférieur en position élevée. |
