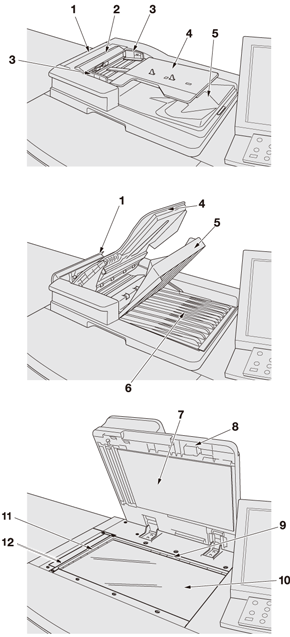

Chargeur automatique recto-verso DF-626 (ADF)

1

Capot gauche du transport de l'original

S'ouvre vers la gauche pour enlever des originaux coincés.

2

Réglette d'original du chargeur Auto

Indique les formats d'original disponibles, la face à exposer et les originaux incompatibles.

3

Guides d'original

Permettent d'aligner les bords des originaux chargés.

4

Magasin d'introduction des originaux

Chargement des originaux à numériser sur la machine. Il peut recevoir jusqu'à 100 feuilles. Ouverture vers le haut pour enlever des originaux coincés.

5

Plateau de réception d'original

Réceptionne l'original numérisé. Ouverture vers le haut pour enlever des originaux coincés.

6

Plateau de réception d'original retourné

Permet de retirer des originaux coincés.

7

Cache document du chargeur Auto

Positionne automatiquement l'original sur la vitre d'exposition. Ou à refermer pour recouvrir l'original placé manuellement sur la vitre d'exposition.

8

Nettoyant de la vitre rainurée

Enlève la saleté de la vitre rainurée le long du guide du bord arrière vers l'avant.

9

Guide horizontal de format

Permet de mesurer le format de l'original dans le sens horizontal.

10

Vitre d'exposition

Numérise en mémoire l'image de l'original.

11

Guide vertical de format

Permet de mesurer le format de l'original dans le sens vertical.

12

Vitre rainurée de numérisation

Numérise les images des originaux en mémoire à l'aide du chargeur ADF.
