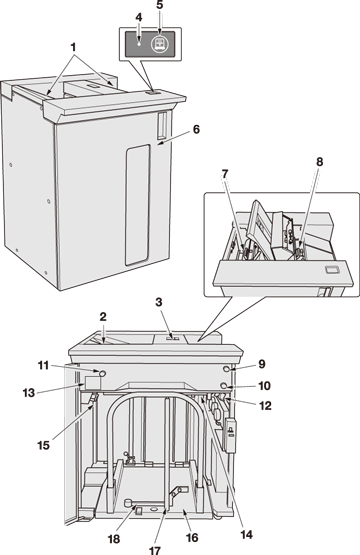

Empileur grande capacité LS‑505
|
N°. |
Nom |
Description |
|---|---|---|
|
1 |
Bac auxiliaire |
Reçoit les jeux délivrés en mode Sans décalage. |
|
2 |
Poignée du capot supérieur (gauche) |
S'ouvre pour l'élimination de bourrage papier. |
|
3 |
Poignée du capot supérieur (droite) |
S'ouvre pour l'élimination de bourrage papier. |
|
4 |
Indicateur de récupération papier |
S'allume pendant la descente du plateau d'empilage quand le bouton retrait papier est actionné. |
|
5 |
Touche récupération papier |
Actionnée pour retirer les feuilles imprimées du plateau d'empilage. |
|
6 |
Porte de l'empileur grande capacité |
S'ouvre pour retirer les feuilles imprimées du plateau d'empilage. |
|
7 |
Poignée [LS7] |
S'ouvre pour l'élimination de bourrage papier. |
|
8 |
Poignée [LS6] |
S'ouvre pour l'élimination de bourrage papier. |
|
9 |
Bouton [LS3] |
Tourné à gauche pour libérer le papier coincé dans le plateau d'empilage. |
|
10 |
Bouton [LS2] |
Tourné à gauche pour libérer le papier coincé dans le bac secondaire. |
|
11 |
Bouton [LS4] |
Tourné à gauche pour libérer le papier coincé dans la sortie. |
|
12 |
Levier [LS1] |
Abaissé pour l'élimination de bourrage papier. |
|
13 |
Afficheur de position du bourrage |
Position des bourrages papier indiqués par des voyants à LED. |
|
14 |
Magasin de l'empileur |
Reçoit les jeux produits tant en mode Décalage qu'en mode Sans décalage. |
|
15 |
Levier [LS5] |
Abaissé pour l'élimination de bourrage papier. |
|
16 |
Magasin de transport |
Transporte les feuilles imprimées en combinaison avec le plateau d'empilage. |
|
17 |
Support butée papier |
Monté avec butée papier pour maintenir les feuilles en sortie. |
|
18 |
Butée papier |
Retient les feuilles imprimées pour éviter qu'elles s'effondrent. |
