Piqueuse à cheval SD-506

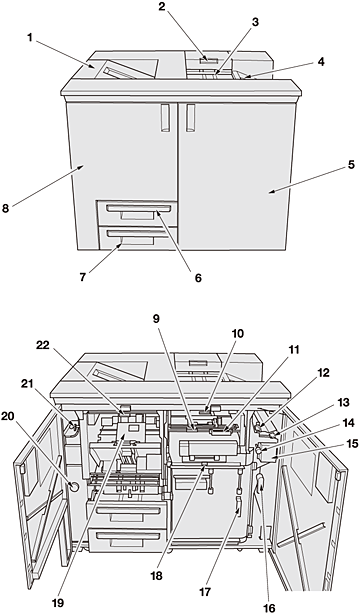

Vue externe de la Piqueuse à cheval SD‑506
|
N°. |
Nom |
Description |
|---|---|---|
|
1 |
Magasin auxiliaire de la piqueuse à cheval |
Reçoit les jeux non traités par la Piqueuse à cheval SD‑506. |
|
2 |
Poignée du capot de sortie du mode Pliage en 3 multiple |
Relevé pour l'élimination de bourrage papier. |
|
3 |
Magasin du mode Pliage en 3 multiple |
Reçoit les jeux en sortie en mode Pliage en 3 multiple. |
|
4 |
Bac auxiliaire |
Reçoit les jeux en provenance de la machine du côté droit de la Piqueuse à cheval SD‑506. |
|
5 |
Porte latérale droite de la piqueuse à cheval |
S'ouvre pour l'élimination de bourrage papier. |
|
6 |
bac de réception |
Déployé pour recevoir les jeux sortis en mode Pliage & Agrafage ou Multi pli en 2. |
|
7 |
Corbeille massicot |
A enlever pour vider les chutes de massicotage. |
|
8 |
Porte latérale gauche de la piqueuse à cheval |
S'ouvre pour l'approvisionnement en agrafes ou l'élimination de bourrage papier. |
Vue interne de la Piqueuse à cheval SD‑506
|
N°. |
Nom |
Description |
|---|---|---|
|
9 |
Levier [SD3] |
Ouverture pour l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
|
10 |
Levier [SD3] |
Abaissé pour l'élimination de bourrage papier. |
|
11 |
Poignée [SD10] |
Permet de retirer le tiroir pour l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
|
12 |
Levier [SD2] |
Relevé pour l'élimination de bourrage papier. |
|
13 |
Levier [SD1] |
Ouverture vers la gauche pour l'élimination de bourrage papier. |
|
14 |
Bouton [SD6] |
Tourné à droite pour libérer le papier coincé dans l'unité de pliage. |
|
15 |
Afficheur de position du bourrage |
Position des bourrages papier indiqués par des voyants à LED. |
|
16 |
Levier [SD7] |
Ouverture à droite pour l'élimination de bourrage papier. |
|
17 |
Poignée [SD8] |
Permet d'ouvrir le cache pour éliminer le bourrage papier. |
|
18 |
Levier [SD9] |
Relevé pour l'élimination de bourrage papier. |
|
19 |
Unité d'agrafage |
Agrafe les jeux pliés. |
|
20 |
Bouton [SD15] |
Tourné à droite pour l'élimination d'un bourrage papier. |
|
21 |
Levier [SD5] |
Ouverture vers la gauche pour l'élimination de bourrage papier. |
|
22 |
Levier [SD4] |
Abaissé pour l'élimination de bourrage papier. |
