Unité de pliage FD‑503

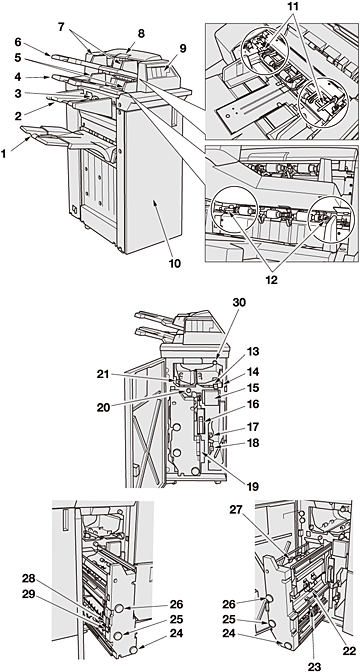

Vue externe de l'Unité de pliage FD‑503
|
N°. |
Nom |
Description |
|---|---|---|
|
1 |
Bac principal |
Réceptionne les jeux de feuilles pliées ou perforées. |
|
2 |
Bac Plieuse |
Contient les jeux en sortie en mode Pliage roulé, En accordéon, Pliage économique ou Pliage portefeuille. |
|
3 |
Butée de coordination |
Retient les jeux réalisés en Pliage économique ou en Pliage portefeuille pour les empêcher de tomber. |
|
4 |
Magasin inférieur (module d'insertion) |
Contient les couvertures. |
|
5 |
Plaques-guide du magasin inférieur |
Maintiennent les couvertures en place. |
|
6 |
Magasin inférieur (module d'insertion) |
Contient les couvertures. |
|
7 |
Plaques-guide du magasin supérieur |
Maintiennent les couvertures en place. |
|
8 |
Poignée du couvercle supérieur |
S'ouvre pour l'élimination de bourrage papier ou pour le réglage du levier pour prévenir l'alimentation multiple dans l'unité d'insertion. |
|
9 |
Panneau de commande de l'unité de pliage |
Utilisation manuelle de l'unité de pliage FD-503, de l'unité de finition FS-532 et de la piqueuse à cheval SD-506. Comprend le bouton de détection multi-feuilles, le bouton de sélection d'agrafage, le bouton de sélection de perforation, le bouton de sélection de pliage et le bouton Marche/Arrêt. |
|
10 |
Porte avant de l'unité de pliage |
S'ouvre pour l'élimination de bourrage papier ou déchets de perforation. |
|
11 |
Leviers de blocage du rouleau d'alimentation extérieur du magasin supérieur (2 pièces) |
Poussés à l'intérieur pour verrouiller les deux rouleaux d'alimentation situés à l'extérieur du magasin supérieur. |
|
12 |
Leviers de blocage du rouleau d'alimentation extérieur du magasin inférieur (2 pièces) |
Poussés à l'intérieur pour verrouiller les deux rouleaux d'alimentation situés à l'extérieur du magasin inférieur. |
Vue interne de l'Unité de pliage FD‑503
|
N°. |
Nom |
Description |
|---|---|---|
|
13 |
Levier [FD1] |
Relevé pour l'élimination de bourrage papier. |
|
14 |
Levier [FD2] |
Après le levier [FD1], ouverture vers la gauche pour l'élimination de bourrage papier. |
|
15 |
Afficheur de position du bourrage |
Position des bourrages papier indiqués par des voyants à LED. |
|
16 |
Corbeille Perforation |
A tirer pour enlever les chutes de perforation. |
|
17 |
Levier [FD6] |
Ouverture à droite pour l'élimination de bourrage papier. |
|
18 |
Levier [FD7] |
Ouverture à droite pour l'élimination de bourrage papier. |
|
19 |
Poignée [FD11] |
Permet de retirer l'unité pour l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
|
20 |
Bouton [FD3] |
Tourné à gauche pour faciliter l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
|
21 |
Levier [FD4] |
Relevé pour l'élimination de bourrage papier. |
|
22 |
Levier [FD13] |
Relevé pour permettre l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
|
23 |
Levier [FD14] |
Relevé pour permettre l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
|
24 |
Bouton [FD8] |
Tourné pour faciliter l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
|
25 |
Bouton [FD9] |
Tourné pour faciliter l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
|
26 |
Bouton [FD10] |
Tourné pour faciliter l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
|
27 |
Levier [FD12] |
Relevé pour permettre l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
|
28 |
Levier [FD15] |
Après le levier [FD16], ouverture vers la gauche pour l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
|
29 |
Levier [FD16] |
Ouverture vers la gauche pour permettre l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
|
30 |
Bouton [FD5] |
Tourné à gauche pour faciliter l'élimination de couvertures coincées. |
