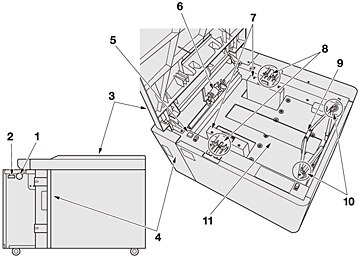

Magasin grande capacité LU‑202
|
N°. |
Nom |
Description |
|---|---|---|
|
1 |
Bouton [LC1] |
Tourné à droite pour l'élimination d'un bourrage papier. |
|
2 |
Levier [LC2] |
Abaissé pour l'élimination de bourrage papier. |
|
3 |
Porte supérieure LCU |
S'ouvre pour l'approvisionnement papier ou l'élimination de bourrage papier. |
|
4 |
Porte gauche LCU |
S'ouvre pour l'élimination de bourrage papier. |
|
5 |
Bouton d'abaissement du plateau inférieur |
Appuyé pour descendre le plateau inférieur et charger le papier. |
|
6 |
Rouleau d'entraînement |
Introduit le papier copie dans la machine. |
|
7 |
Guides latéraux |
Encadrent le papier chargé. |
|
8 |
Boutons du guide latéral (2 pièces) |
A tourner pour déplacer ou bloquer les guides latéraux. |
|
9 |
Guide arrière |
Maintient le bord arrière du papier chargé. |
|
10 |
Bouton du guide arrière |
A tourner pour déplacer ou bloquer le guide arrière. |
|
11 |
Plateau inférieur du magasin |
Monte à mesure que s'épuise le stock de papier. Appuyez sur le Bouton d'abaissement du plateau inférieur afin du faire descendre. |
