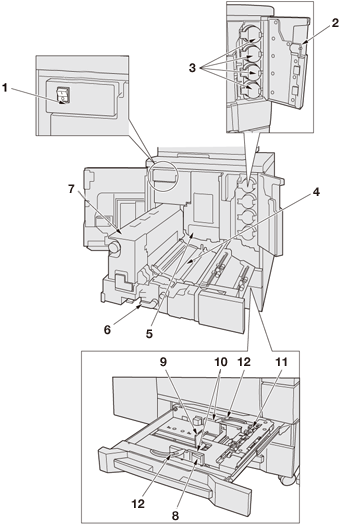

Composants internes de la machine

N°.

Nom

Description

1

Interrupteur principal

Exclusivement réservé au technicien SAV. pour mettre la machine sous et hors tension. Veillez à ne pas l'actionner lors des opérations habituelles.

2

Porte d'accès au toner

Ouverture à droite pour l'ajout de toner.

3

Couvercle de cartouche de toner (J, M, C, N)

Déverrouillé et ouvert pour placer la cartouche de toner. Les cartouches de toner sont au nombre de quatre, une pour chacune des quatre couleurs : jaune (J), magenta (M), cyan (C) et noir (N).

4

Unité de transport de fixation

Retirée pour l'élimination de bourrage papier. Pour manipuler les leviers et boutons de l'unité de fixation de transfert, suivez les instructions qui s'affichent à l'écran en cas de bourrage papier.

5

Unité tambour

Forme l'image pour la copie.

6

Levier [M1]

Ouverture vers la gauche pour retirer l'unité de fixation de transfert afin d'éliminer un bourrage papier.

7

Unité de transfert

Fixe le toner sur le papier.

8

Levier de déverrouillage du guide latéral

Poussé pour déverrouiller les plaques-guide latérales.

9

Plaque-guide arrière

Permet d'aligner le bord arrière du papier chargé.

10

Plaques-guide latérales

Permettent d'aligner les bords du papier chargé.

11

Rouleau d'entraînement

Introduit le papier feuille à feuille dans l'unité d'impression.

12

Boutons de verrouillage des guides latéraux (2 pièces)

Desserrés dans le sens antihoraire pour déplacer les plaques-guide latérales.

NE PAS JETER au feu la réservoir de toner usagé !

  • Sinon, le toner pourrait s'enflammer et créer une situation dangereuse.

NE PAS mettre la main sur l'élément de fusion de l''unité de fixation de transfert.

  • Vous risquez de vous brûler. Soyez très vigilant pour retirer l'unité de fixation de transfert ou pour ouvrir l'élément de fusion.

NE PAS mettre les mains ou le bras entre la machine et l'unité de transport de fixation.

  • Le contact avec une borne de connexion ou tout autre pièce électrique peut endommager la machine ou
    causer un problème inattendu. Contactez le technicien SAV au lieu d'essayer de faire
    de faire vous-même un travail difficile.

NE PAS tirer retirer la cartouche de toner à un autre moment que pour la remplacer avant d'être à court de toner.

  • Si vous retirez la cartouche de toner alors qu'elle contient encore du toner, la zone autour risque de se salir.
