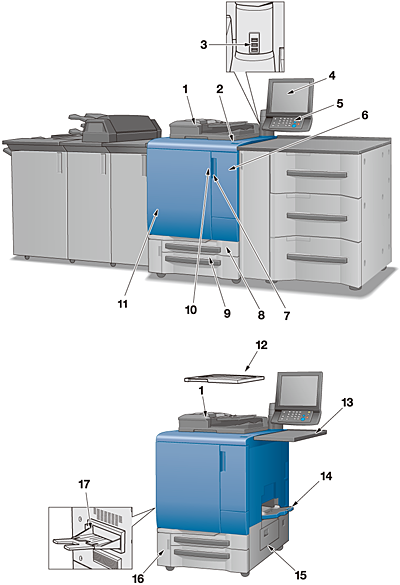

Eléments externes à la machine (ineo+ 1070/1060, ineo+ 1060L)
|
N°. |
Nom |
Description |
|---|---|---|
|
1 |
Chargeur automatique recto-verso DF-626 (en option) |
Introduit automatiquement les originaux feuille à feuille et numérise les images des originaux sur la vitre d'exposition. |
|
2 |
Interrupteur secondaire |
Permet d'allumer ou d'éteindre la machine. |
|
3 |
Port de service (USB 2.0 Type A × 3) |
Permet la connexion de périphériques comme un support de stockage externe (clé USB à mémoire Flash, USB-disque dur), un clavier et une souris. Ce port est réservé aux appareils à faible consommation de courant. Il convient d'alimenter les appareils à forte consommation de courant par un bloc d'alimentation externe. |
|
4 |
Ecran tactile |
Affiche les écrans tels que l'écran [MACHINE] pour y effectuer divers réglages et opérations machine. Propose en outre des procédures de dépannage ou opératoires. |
|
5 |
Panneau de contrôle |
Permet de sélectionner divers réglages et opérations sur la machine. |
|
6 |
Porte d'accès au toner |
S'ouvre pour remettre du toner. |
|
7 |
Poignée de la porte d'accès au toner |
A tirer vers la droite pour ouvrir la porte d'accès au toner. |
|
8 |
Magasin 1 |
Contient 500 feuilles (80 g/m2 / 21 lb Bond) de papier imprimé. |
|
9 |
Magasin 2 |
Contient 1000 feuilles (80 g/m2 / 21 lb Bond) de papier imprimé. |
|
10 |
Poignée de la porte avant de la machine |
A tirer vers la gauche pour ouvrir la porte avant de la machine. |
|
11 |
Porte avant |
S'ouvre pour permettre l'élimination de papier coincé ou pour allumer/éteindre l'interrupteur principal. |
|
12 |
Couvre-original (option) |
S'ouvre pour placer un original sur la vitre d'exposition. Sa fermeture maintient l'original en position. |
|
13 |
Table de travail WT-511 (en option) |
Espace de travail commode pour y poser les documents avant et après la copie. |
|
14 |
Passe-copie multi-feuilles MB-506 (en option) |
S'ouvre pour utiliser du papier différent de celui chargé dans les bacs machine. Chargement de 250 feuilles (80 g/m2 / 21 lb Bond) max. |
|
15 |
Porte droite |
Ouverture à droite pour l'élimination de bourrage papier. |
|
16 |
Porte de boîte de récupération toner |
S'ouvre pour remplacer la boîte de récupération toner. |
|
17 |
Bac de sortie OT‑502 (option) |
Contient le papier imprimé en mode non décalé. |
|

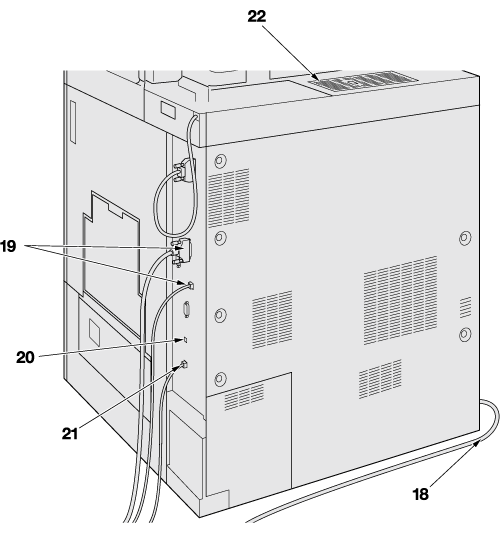

18 |
Cordon d'alimentation |
Transmet l'énergie électrique à la machine. |
|
19 |
Port de connexion du contrôleur image |
Permet de connecter le contrôleur image au moyen d'un câble. |
|
20 |
Port de service (USB 2.0 Type B × 1) |
Permet d'utiliser la machine comme imprimante USB. |
|
21 |
Port réseau (10Base-T/100Base-TX/1000Base-T) |
Reçoit un câble Ethernet pour utiliser la machine, ou se servir de la machine comme imprimante/scanner réseau. |
|
22 |
Filtre anti-poussière |
Equipe le ventilateur de refroidissement pour éviter la pénétration de la poussière. |
