Réglage fin de l'espace entre les plaques-guide latérales de l'unité d'alimentation papier PF-602m

Si les plaques-guide latérales avant et arrière ne sont pas immobilisées à la verticale, en d'autres termes s'il subsiste un espace entre les bords supérieur et inférieur de la plaque-guide latérale, il peut y avoir un problème d'alimentation du papier. Dans ce cas, suivez la procédure de réglage ci-dessous pour fixer correctement les bords supérieur et inférieur de la plaque-guide latérale.

  1. Retirez le magasin qui demande un réglage fin.

    • Il n'est pas possible de tirer les magasins lorsque la machine n'est pas alimentée. Veillez à placer l'interrupteur secondaire sur Marche.

  2. Placez une feuille de papier du format désiré dans le magasin à régler.

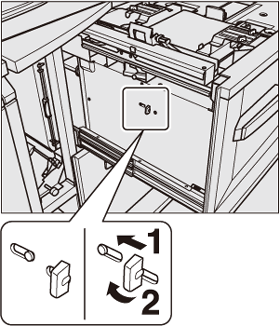

  3. Tournez le bouton de fixation du plateau inférieur dans le sens antihoraire pour le desserrer et coulissez-le vers l'arrière. Tournez-le dans le sens antihoraire pour l'immobiliser dans cette position.

  4. Repoussez le magasin jusqu'à encliquetage en place et tirez-le une fois que le plateau inférieur du magasin est complètement remonté.

    • Lorsque le plateau inférieur du magasin est complètement remonté, l'indicateur de quantité passe à "  " sur l'écran [MACHINE] et sur l'écran [COPIER]. Si à ce stade vous tirez le magasin, vous trouverez que le plateau inférieur est remonté en position supérieure.

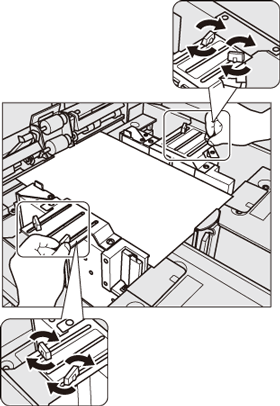

  5. Alignez la plaque-guide latérale sur le papier.

    • Tournez les quatre boutons de fixation de guidage de la plaque-guide latérale dans le sens antihoraire pour les desserrer.

    • Alignez la plaque-guide latérale avant et arrière sur le papier.

  6. Réglez la position de la plaque-guide latérale.

    • Tournez les quatre boutons de fixation des guides latéraux de la plaque-guide latérale dans le sens horaire pour les fixer.

    • Comparez les deux échelles entre les boutons de fixation des guides latéraux pour vérifier qu'elles sont à peu près équivalentes.

  7. Tournez le bouton de fixation du plateau inférieur en sens antihoraire pour le libérer.

    Le plateau inférieur du magasin s'abaisse automatiquement.

  8. Placez le papier avec la face de présentation vers le haut.

    • Alignez la rame de papier vers le côté rouleau d'entraînement du magasin.

    • En poussant le levier de déverrouillage de la plaque-guide arrière, alignez-la sur le bord du papier.

    • Ne dépassez pas le repère limite de la plaque-guide latérale du magasin. Veillez également à ne pas obstruer la buse d'air lors du chargement du papier.

    • Assurez-vous d'aligner soigneusement la plaque-guide arrière sur le papier. Si un espace subsiste entre la plaque-guide arrière et le papier, la machine ne peut pas détecter correctement le format papier et il peut s'ensuivre des problèmes machine ou des bourrages papier.

  9. Repoussez le magasin jusqu'au verrouillage.

    L'indicateur de niveau de papier du magasin change de "  " à "  " sur les écrans [MACHINE] et [COPIER].
