Accueil Papier et originaux Placez l'original dans le chargeur ADF

Placez l'original dans le chargeur ADF

Le chargeur ADF (chargeur automatique de documents) alimente automatiquement et numérise jusqu'à 100 feuilles d'original directement dans la section vitre d'exposition en commençant par la page du haut.

Le chargeur ADF propose les trois modes suivants de numérisation des originaux. L'épaisseur d'original acceptée et les formats détectables dépendent du mode utilisé.

  • Mode normal

  • Mode Originaux de formats différents

  • Mode Original plié en Z

Mode normal

Les formats d'originaux détectables sont les suivants.

  • Formats d'original acceptés : 100 mm à 297 m de large, 140 mm à 431,8 mm de long / 3,94" à 11,69" de large, 5,51" à 17" de long

  • Formats d'originaux détectables : 11 17 , 8,5 11 , A3 , B4 , A4 / , B5 / , A5 / , B6
    *: Foolscap renvoie à 8,5 13 , 8,25 13 , 8,12 13,25 , 8 13 .

  • Grammage de l'original : de 35 g/m2 à 210 g/m2 / 13 lb Bond à 57 lb Bond (original recto), de 50 g/m2 à 210 g/m2 / 16 lb Bond à 57 lb Bond (original recto-verso)

  • Capacité d'alimentation : 100 feuilles (80 g/m2 / 21 lb Bond)

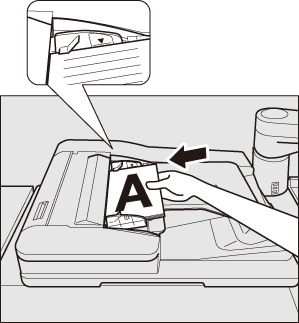

  1. Disposez l'original dans l'ordre.

  2. Placez l'original face imprimée vers le haut (première page en haut).

    Placez l'original dans le sens de l'icône Orientation original affichée sur l'écran [COPIER].

    Vous pouvez définir jusqu'à 100 feuilles d'original à la fois.

    • Ne pas charger plus de 100 feuilles d'original ou ne pas dépasser la ligne limite indiquée sur les guides original; sinon l'original risque d'être mal introduit ou abîmé ou bien un incident machine peut en résulter.

    • Placez les originaux dans le bon sens, sinon la copie risque de ne pas être satisfaisante, en particulier en mode copie Recto-verso, Agrafage, Pliage & Agrafage, Pliage en deux multiple ou Livret.

    • Ôter les agrafes ou les trombones avant de placer les originaux. Sinon, les originaux peuvent se salir ou se déchirer.

  3. Réglez les guides sur l'original.

    • Ne pas ouvrir le chargeur ADF une fois fermé, sinon les conditions de copie sélectionnées peuvent être modifiées automatiquement.

    • Vérifiez que le sens de reliure est correctement spécifié pour réaliser des copies recto-verso.

    • Vérifiez le sens de reliure de l’original pour copier des originaux recto-verso.

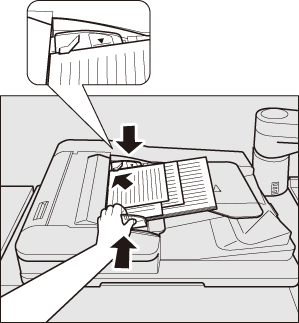

Mode Originaux de formats différents

En mode mixte, la numérisation des différents formats est automatiquement réalisé dans la largeur du chargeur [ADF].

  • Format original détectable : les types de combinaison de formats sont déterminés par le guide original.

  • Largeur pour A3 et A4  : A3 , B4 , A4 / , B5 , A5

    Largeur pour B4 et B5  : B4 , A4 , B5 / , A5

    Largeur pour A4 et A5  : A4 , B5 , A5

    Largeur pour B5  : B5 、A5

    Largeur pour A5  : A5 、B6

  • Grammage de l'original : 35 g/m2 à 210 g/m2 / 13 à 57 lb Bond (original 1 face), 50 g/m2 à 210 g/m2 / 16 à 57 lb Bond (original 2 faces)

  • Capacité d'alimentation : 100 feuilles (80 g/m2 / 21 lb Bond)

Pour en savoir plus sur la largeur du chargeur ADF de chaque combinaison, voir les points suivants.

Largeur du guide A3 et A4  :

Largeur du guide A3 et A4  :

Largeur du guide A4 et A5 :

  1. Disposez l'original dans l'ordre.

    Disposez les originaux de format différent dans le chargeur ADF en alignant les côtés gauche et arrière.

    • Ôtez les agrafes ou les trombones avant de placer les originaux. Sinon, les originaux peuvent se salir ou se déchirer. Pour en savoir plus, voir Positionnement de l'original sur la vitre d'exposition.

    • Ne pas charger plus de 100 feuilles d'originaux et ne pas placer les originaux au-delà du repère limite des guides-original. Des originaux souillés ou déchirés risquent de se coincer.

  2. Placez l'original face imprimée vers le haut (première page en haut).

    Alignez le bord des originaux de format différent sur le côté arrière du chargeur ADF.

    Vous pouvez définir jusqu'à 100 feuilles d'original à la fois.

  3. Réglez les guides sur l'original.

    • Ne pas ouvrir le chargeur ADF une fois refermé. Les conditions de copie sélectionnées peuvent être modifiées automatiquement.

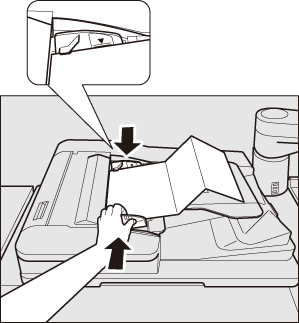

Mode Original plié en Z

En mode Pliage en Z, les originaux pliés en Z peuvent être détectés correctement et numérisés automatiquement feuille à feuille.

  • Formats d'originaux détectables : A3 , B4 , A4 / , B5 / , A5 / , B6 , 11 17 , 8,5 11 /
    *: Foolscap renvoie à 8,5 13 , 8,25 13 , 8,12 13,25 , 8 13 .

  • Grammage de l'original : de 35 g/m2 à 210 g/m2 / 13 lb Bond à 57 lb Bond (original recto), de 50 g/m2 à 210 g/m2 / 16 lb Bond à 57 lb Bond (original recto-verso)

  • Capacité d'alimentation : 100 feuilles (80 g/m2 / 21 lb Bond)

  • Lissez les plis des originaux avant de les placer dans le chargeur ADF. Une numérisation effectuée sans lisser les plis peut causer un bourrage papier ou une détection de format incorrecte.

  1. Disposez l'original dans l'ordre.

  2. Placez l'original face imprimée vers le haut (première page en haut).

    Vous pouvez définir jusqu'à 100 feuilles d'original à la fois.

    • Otez les agrafes ou les trombones avant de placer les originaux. Sinon, les originaux peuvent se salir ou se déchirer. Pour en savoir plus, voir Positionnement de l'original sur la vitre d'exposition.

    • Ne pas charger plus de 100 feuilles d'originaux et ne pas placer les originaux au-delà du repère limite des guides-original. Des originaux souillés ou déchirés risquent de se coincer.

  3. Réglez les guides sur l'original.

    • Ne pas ouvrir le chargeur ADF une fois refermé. Les conditions de copie sélectionnées peuvent être modifiées automatiquement.
