Impression de la mire de contrôle

Deux types de spectrophotomètre peuvent lire la mire.

  • i1iSis XL
    i1Pro

  • Chaque spectrophotomètre procure deux types de mire : le type 1 pour le réglage standard et le type 2 pour le réglage haute précision.

    Sortez une charte dont le type de trame est celui spécifié par la machine.

    Avant de sortir la mire, vous devez sélectionner une trame appropriée.

  • Vous ne pouvez néanmoins pas sélectionner [Aléatoire] pour imprimer une mire.

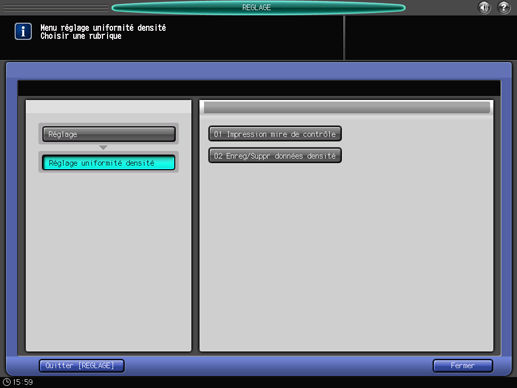

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu Réglage].

  2. Appuyez sur [Réglage uniformité densité] et sur [Impression mire de contrôle] consécutivement.

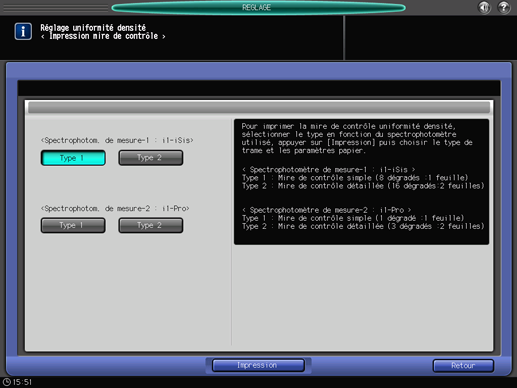

  3. Sélectionnez le type de spectrophotomètre et de trame, appuyez sur [Mode d'impression].

    • Le [type 1] est utilisé pour un réglage standard et le [type 2] pour un réglage haute précision.

    • Pour utiliser le spectrophotomètre i1iSis XL, sélectionnez [Type 1] ou [Type 2] dans [Mesure Spectrophotomètre-1 (i1-iSis)].

    • Pour utiliser le spectrophotomètre i1Pro, sélectionnez [Type 1] ou [Type 2] dans [Mesure Spectrophotomètre-2 (i1-Pro)].

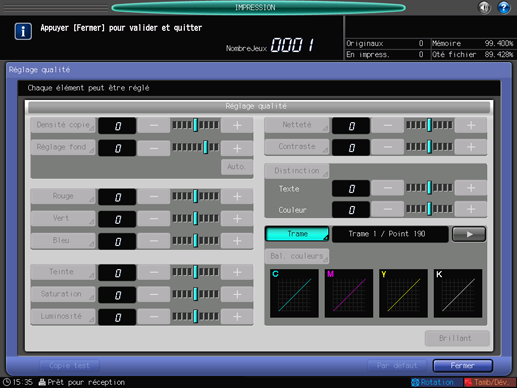

  4. Appuyez sur [Réglage qualité].

  5. Appuyez sur [ ] à droite de [Trame] pour afficher la trame souhaitée.

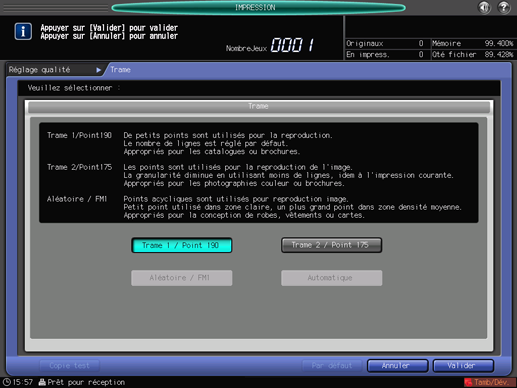

    • Si nécessaire, vous pouvez appuyer sur l'onglet [Trame] pour afficher l'écran [Trame] et sélectionner une trame de votre choix. Sélectionnez un écran et appuyez sur [OK].

    • Appuyez sur [Fermer] sur l'écran [Réglage qualité].

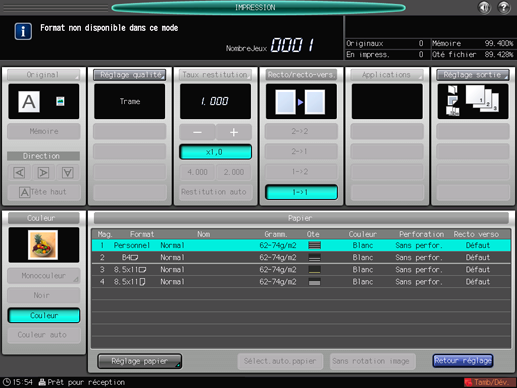

  6. Sélectionnez un format de papier pour le tableau.

    • Chargez du papier 12  18 , SRA3 , 11  17 , ou A3 dans un magasin et sélectionnez ce magasin.

  7. Appuyez sur Départ sur le panneau de contrôle.

    La mire de test est imprimée.

    • Si le [type 1] est sélectionné dans [Mesure spectrophotomètre-1 (i1-iSis)] à l'étape 3, une feuille est imprimée. Si le [type 2] est sélectionné, deux feuilles sont imprimées.

    • [Mesure Spectrophotomètre-2 (i1-Pro)] imprime une feuille de mire avec la sélection de [Type 1] ou de [Type 2].

  8. Appuyez sur [Retour réglage].

    L'écran [Impression mire de contrôle] réapparaît.

  9. Appuyez sur [Retour].

    L'écran [Réglage uniformité densité] réapparaît.
