Réglage Position Pliage en 3 : réglage des positions de pliage en mode Pliage en 3

Réglez la position des plis du mode Pliage en 3 déterminée par la piqueuse à cheval SD-506.

Objets de réglage : Décalage pr taille réelle, A4 , 8,5 11

  • Lorsque vous réglez le premier et le second pli, commencez toujours par le réglage du premier pli. La position du premier pli est calculée à partir du bord du papier, tandis que celle du second pli est calculée à partir de la position du premier pli. En conséquence, la mesure (b) de l'étape 7 peut changer pour l'une ou l'autre position de pliage.

  • Si une valeur numérique est spécifiée dans le champ [Décal. pr taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décal. pr taille réelle].

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu Réglage].

  2. Appuyez consécutivement sur [Réglages finition], [Réglage position Piqueuse à cheval] et [Réglage position Pliage en 3].

  3. Sélectionnez le format à régler.

  4. Appuyez sur [Mode d'impression].

  5. Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.

  6. Appuyez sur Départ sur le panneau de contrôle.

    La mire de test est imprimée.

  7. Mesurez les longueurs (a) et (b) du papier imprimé.

    Tolérance : a ± 1,5 mm, b ± 1,5 mm

    Format papier

    a

    b

    A4

    97,5 mm ± 1,5 mm

    102,0 mm ± 3,0 mm

    8,5 11

    91,6 mm ± 1,5 mm

    96,1 mm ± 3,0 mm

    [1] Pliage 1　[2] Pliage 2

  8. Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage position pliage en 3].

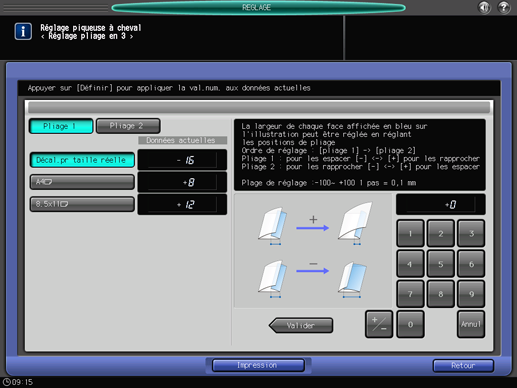

  9. Sélectionnez [Pliage 1] et utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Valider] pour modifier les données actuelles.

    • Plage de réglage ([Pliage 1]): -100 ([élargissement]) à +100 ([rétrécissement]) (1 pas = 0,1 mm)

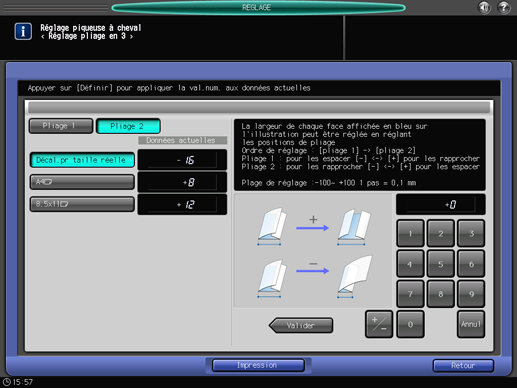

  10. Sélectionnez [Pliage 2] et utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Valider] pour modifier les données actuelles.

    • Plage de réglage ([Pliage 2]): -100 ([rétrécissement]) à +100 ([élargissement]) (1 pas = 0,1 mm)

  11. Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.

  12. Appuyez sur [Retour].

    L'écran [Menu Réglage de position de la piqueuse à cheval] réapparaît.
