Réglage Position Pliage en 3 : réglage des positions de pliage en mode Pliage en 3 multiple

Réglage des positions Pliage 1 et Pliage 2 de la fonction de pliage multiple en 3 de la piqueuse à cheval SD-510 installée sur l'unité de finition FS-532. Procédez à ce réglage si la position du pliage en 3 multiple est en dehors de la plage de tolérance.

Objets de réglage : 8,5 11 , A4 , 16K

  • Lorsque vous réglez le premier et le second pli, commencez toujours par le réglage du premier pli. La position du premier pli est calculée à partir du bord du papier, tandis que celle du second pli est calculée à partir de la position du premier pli. En conséquence, la mesure (b) de l'étape 7 peut changer pour l'une ou l'autre position de pliage.

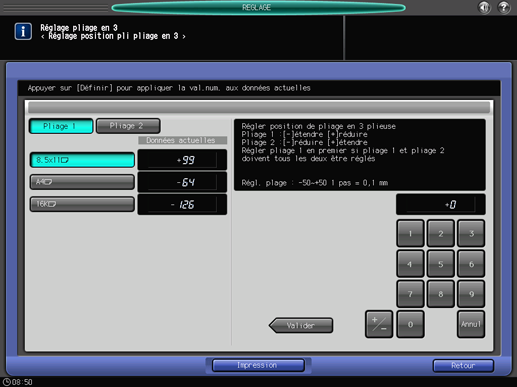

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu Réglage]. Appuyez consécutivement sur [Réglages finition], [Réglage agrafeuse], [Réglage agrafeuse (pliage)], [Réglage pliage en 3] et [Réglage position pliage en 3].

  2. Sélectionnez le format à régler.

  3. Appuyez sur [Mode d'impression].

  4. Chargez le format de papier sélectionné à l'étape 3, puis sélectionnez la touche de ce magasin.

    • Le [Réglage sortie] [Pliage en 3 multiple] est sélectionné automatiquement.

  5. Appuyez sur Départ sur le panneau de contrôle.

    La mire de test est imprimée.

  6. Mesurez les longueurs (a) et (b) du papier imprimé.



    Format papier

    Tolérance

    a

    b

    A4

    95,0 mm ± 2,0 mm

    101,0 mm ± 2,0 mm

    8,5  11

    89,4 mm ± 2,0 mm

    95,0 mm ± 2,0 mm

    16K

    88,0 mm ± 2,0 mm

    91,0 mm ± 2,0 mm

  7. Appuyez sur [Retour réglage] pour revenir à l'écran [Réglage Position Pliage en 3].

  8. Sélectionnez [Pliage 1].

  9. Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Plage de réglage : -50 ([ ]) à +50 ([rétrécissement]) (1 pas = 0,1 mm)

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • La mesure (a) de l'étape 7 augmente avec la saisie d'une valeur positive et diminue avec la saisie d'une valeur négative.

  10. Appuyez sur [Valider] pour entrer les données actuelles comme valeur de réglage.

  11. Sélectionnez [Pliage 2].

  12. Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Plage de réglage : -50 ([rétrécissement]) à +50 ([extension]) (1 pas = 0,1 mm)

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • La mesure (b) de l'étape 7 augmente avec la saisie d'une valeur positive et diminue avec la saisie d'une valeur négative.

  13. Appuyez sur [Valider] pour entrer les données actuelles comme valeur de réglage.

  14. Répétez les étapes 4 à 14 jusqu'à obtention du résultat souhaité.

  15. Appuyez sur [Retour].

    L'écran [Menu Réglage pliage en 3] réapparaît.

  16. Appuyez sur [Fermer].

    L'écran [Menu Réglage agrafeuse (pliage)] réapparaît.
