Position perforation : réglage de la position verticale des trous de perforation

Réglez la position verticale des perforations réalisées par l'unité de pliage FD‑503. Réglez la distance entre les perforations et le bord du papier.

Objets de réglage :
2 trous : Décal, pr taille réelle, A3 , B4 , SRA4 , A4 , B5 , A4 , A5 , B5 , A5 , 12 18 , 11 17 , 8.5 14 , 8.5 11 , 8.5 11 , 8.125 13.25 , 8.5 13 , 8.25 13 , 8 13 , 8K , 16K , 16K , 9 11

3 trous : Décal. pr taille réelle, A3 , B4 , SRA4 , A4 , B5 , 12 18 , 11 17 , 8.5 11 , 8K , 16K , 16K , 9 11

  • Si une valeur numérique est spécifiée dans le champ [Décal. pr taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décal. pr taille réelle].

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu Réglage].

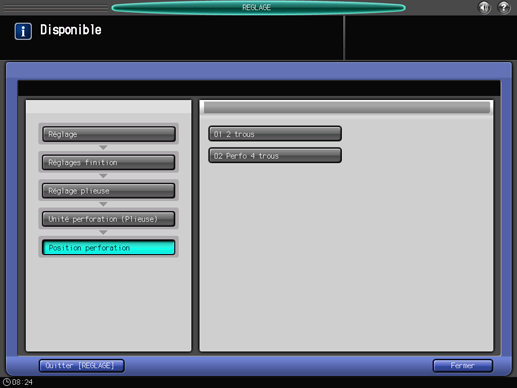

  2. Appuyez consécutivement sur [Réglages finition], [Réglage plieuse], [Unité perforation (Plieuse)] et [Position perforation].

  3. Sélectionnez [2 trous], [Perfo 3 trous] ou [Perfo 4 trous].

  4. Sélectionnez le format à régler à l'aide de [ ] ou [ ].

  5. Appuyez sur [Impression].

  6. Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.

  7. Appuyez sur Départ sur le panneau de contrôle.

    La mire de test s'imprime.

  8. Mesurez la distance (a) entre le bord du papier imprimé et le centre des trous perforés.

    Nombre de trous

    Tolérance

    2/4 trous

    10,5 mm ± 4,0 mm min.

    3 trous

    9,5 mm ± 4,0 mm min.

  9. Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Position perforation].

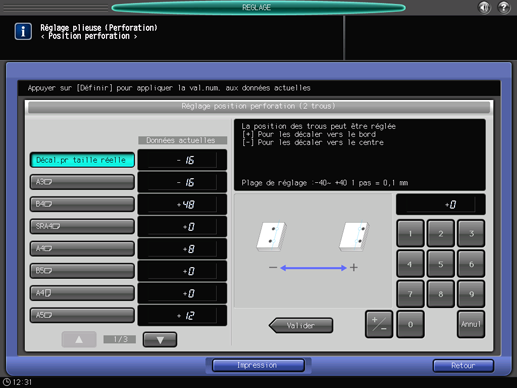

  10. Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Valider] pour modifier les données actuelles.

    • Plage de réglage : -40 ([déplacement vers le centre]) à +40 ([déplacement vers le bord]) (1 pas = 0,1 mm)

    2 trous

    3 trous

    4 trous

  11. Répétez les étapes 5 à 10 jusqu'à obtention du résultat souhaité.

  12. Appuyez sur [Retour].

    L'écran [Menu Position perforation] réapparaît.
