Restitution verticale : réglage de l'agrandissement dans le sens d'introduction du papier dans l'imprimante

Règle l'agrandissement dans le sens du défilement du papier dans le moteur de l'imprimante. Cette valeur de réglage est la valeur standard de Calage pour le recto et le verso dans Réglage papier.

Objets du réglage : Réglage principal., Mag 1 Décalage (Chargeur auto) à Mag 5 Décalage (Chargeur auto), Décalage passe-copies (Chargeur auto)

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu Réglage].

  2. Appuyez consécutivement sur [Réglage machine], [Réglage imprimante] et [Restitution verticale].

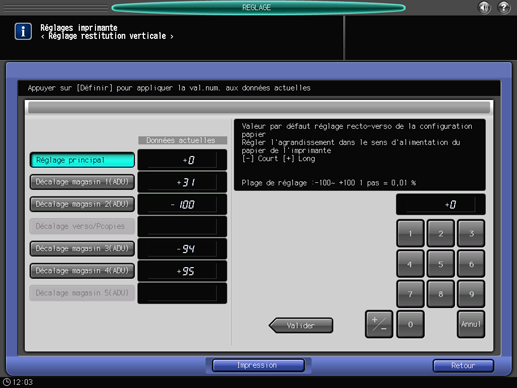

  3. Appuyez sur la touche de l'objet à régler.

  4. Appuyez sur [Impression].

  5. Chargez du papier A3 ou du papier 11 17 dans le magasin à régler, puis sélectionnez ce magasin.

  6. Appuyez sur Départ sur le panneau de contrôle.

    La mire de test s'imprime.

  7. Mesurez la restitution qui en résulte dans le sens de passage du papier.

    Tolérance : ± 0,5 % ou moins (pleine grandeur)

    205,7 mm ± 1 mm

  8. Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Restitution verticale].

  9. Utilisez le clavier de l'écran tactile ou le clavier du panneau de contrôle pour entrer les données de réglage.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Valider] pour modifier les données actuelles.

    • Plage de réglage :
      •[Réglage principal] : -100 ([court]) à +100 ([long]) (1 pas = 0,01 %)
      •[Décalage magasin 1 (ADU)] à [Décalage magasin 5 (ADU)], [Décalage verso/Pcopies]: -80 ([court]) à +20 ([long]) (1 pas = 0,01 %)

  10. Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.

  11. Appuyez sur [Retour].

    L'écran [Menu Réglages imprimante] réapparaît.
