Accueil Copie Réglage papier : réglage papier du magasin

[Réglage papier] : réglage papier du magasin

Chaque magasin est préprogrammé avec des spécifications papier. Si vous souhaitez utiliser un autre type de papier que celui chargé dans les magasins, suivez la procédure ci-dessous pour modifier le [réglage papier].

  1. Placez le papier copie dans le magasin dont le paramétrage doit être changé.

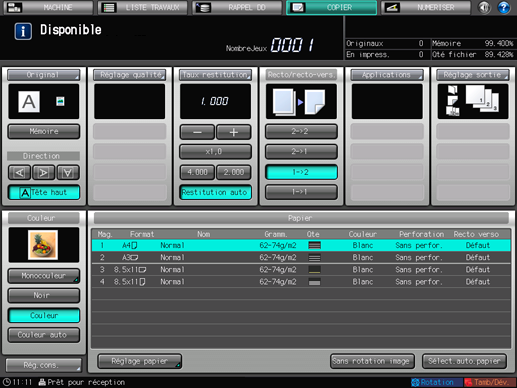

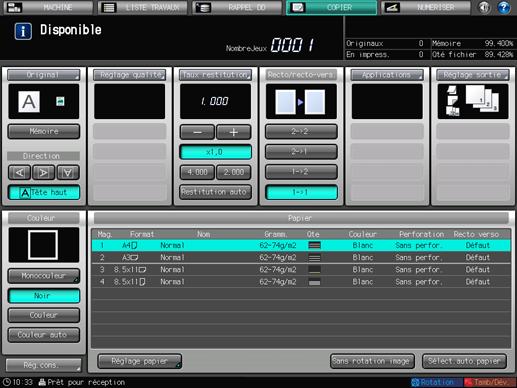

  2. Pour afficher l'écran [COPIER], appuyez sur l'onglet [COPIER].

  3. Vérifiez le réglage papier de chaque magasin affiché sous [Papier].

    • L'écran affiche les articles [Format], [Nom], [Gramm.], [Qte], [Couleur], [Perforation] et [Recto-verso] sur une ligne pour chaque magasin. Le [Nom] indique normalement un type de papier ou un nom de profil en cas de rappel de spécifications enregistrées.

  4. Appuyez sur [Réglage papier].

    • Vous pouvez configurer les mêmes réglages sous [Réglage papier] de l'écran [COPIER] et sous [Réglage papier] de l'écran [MACHINE].

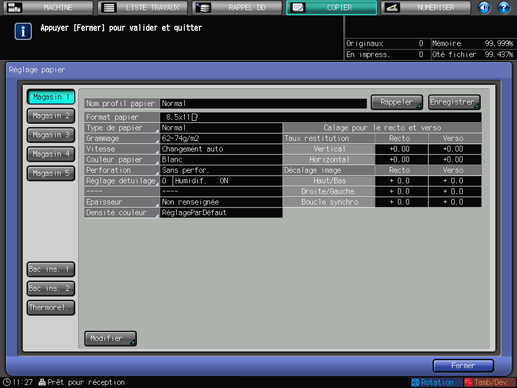

    L'écran [Réglage papier] s'affiche.

  5. Appuyez sur le magasin dont le réglage papier est à modifier.

    • Les touches des magasins figurent dans la partie gauche de l'écran [Réglage papier]. La sélection de la touche d'un magasin affiche à droite les conditions spécifiées pour le magasin correspondant.

  6. Appuyez sur [Rappeler] ou [Modifier].

    La sélection de [Rappeler] affiche l'écran [Rappeler] sur lequel vous pouvez sélectionner des spécifications papier enregistrées. Passez à l'étape 7.

    La sélection du bouton [Modifier] affiche l'écran [Modifier les réglages individuels] pour y modifier les spécifications individuellement. Passez à l'étape 11.

  7. Appuyez sur les touches fléchées[ ] [ ] de l'écran [Rappeler] pour naviguer dans la liste jusqu'aux spécifications souhaitées et appuyez sur l'entrée.

    La ligne sélectionnée sera mise en évidence.

    • Si les spécifications enregistrées ne correspondent pas avec celles du magasin sélectionné, la ligne sera estompée pour indiquer l'indisponibilité. Dans ce cas, changez le magasin à utiliser.

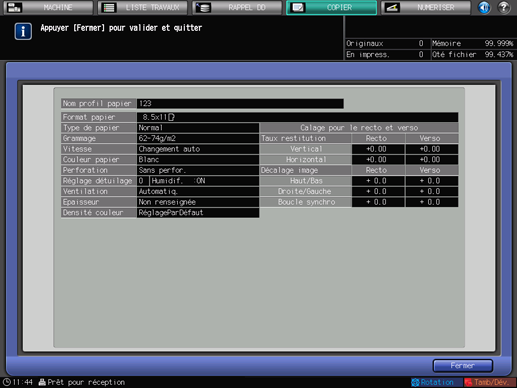

  8. Appuyez sur [Infos].

    Les détails de l'entrée sélectionnée sont affichés. Une fois la vérification terminée, appuyez sur [Fermer].

  9. Appuyez sur [OK] sur l'écran [Rappeler].

    L'écran [Réglage papier] réapparaît.

    • Le [Nom du profil] adopte les spécifications rappelées.

    Passez à l'étape 32, s'il n'y a pas besoin de changer les spécifications invoquées.

  10. Appuyez sur [Modifier].

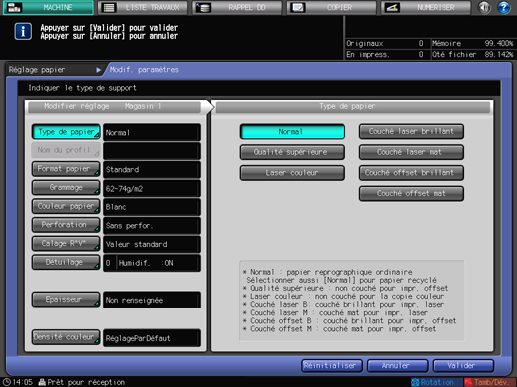

  11. Sélectionnez une des touches sous [Type de papier].

    • Vous pouvez sélectionner [Couché laser brillant], [Couché laser mat], [Couché offset brillant] et [Couché offset mat] lorsque vous réglez la valeur de [Grammage] à plus de 81 g/m2 / 22 lb Bond.

    • Vous devez configurer le type de papier du magasin supérieur [PI1] et du magasin inférieur [PI 2] de l'unité d'insertion installée sur l'unité de pliage FD-503, si ces magasins contiennent les couvertures de thermoreliure à réaliser sur la machine équipée du thermorelieur PB-503.

    • Vous n'avez pas besoin de régler le type de papier du magasin supérieur [PI1] et du magasin inférieur [PI2] de l'unité d'insertion PI-502 sur l'écran [Réglage papier].

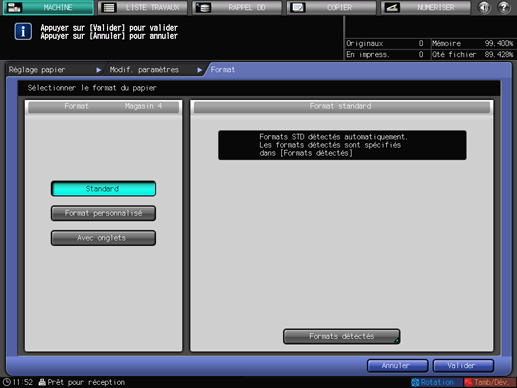

  12. Appuyez sur [Format papier].

    L'écran [Format] s'affiche.

  13. Sélectionnez un format parmi [Standard], [Format personnalisé] et [Avec onglets].

    Passez à l'étape 14 pour le réglage [Standard].

    Passez à l'étape 15 pour le réglage [Format personnalisé].

    Passez à l'étape 16 pour le réglage [Avec onglets].

    • [Avec onglets] ne s'affiche pas si [PI 1] ou [PI 2] est sélectionné à l'étape 5.

    • [Standard] et [Avec onglets] ne s'affiche pas si [PB] est sélectionne à l'étape 5.

  14. Si le format [Standard] est sélectionné, la machine détecte automatiquement le papier de format standard chargé dans le magasin.

    • Il existe toutefois un groupe de formats qui présentent quelques nuances, et l'opération de détection automatique du format ne permet pas de les identifier distinctement. Laissez la machine détecter un format spécifique en identifiant ces formats comme un seul et unique format.

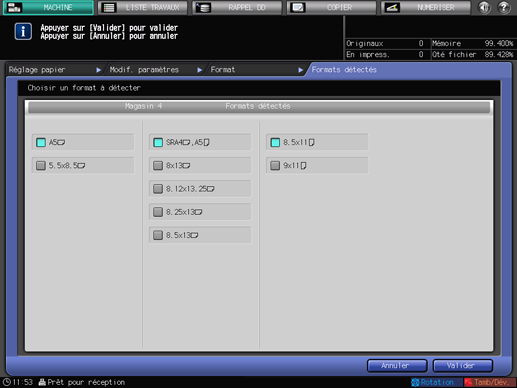

    Appuyez sur [Formats détectés]. L'écran [Formats détectés] s'affiche.

    Les groupes de formats indétectables individuellement sont rangés en colonnes. Appuyez sur le format désiré dans chaque colonne pour le sélectionner. Appuyez sur [Valider].

    • Les formats détectables varient en fonction de la sélection [Oui ou [Non] pour l'utilisation du [Format K] dans le réglage administrateur de l'écran Menu Utilitaires. Pour en savoir plus, voir Format K : sélection ou non du papier de format K.

    • Les formats standard détectables diffèrent selon le magasin papier.

    Passez à l'étape 17.

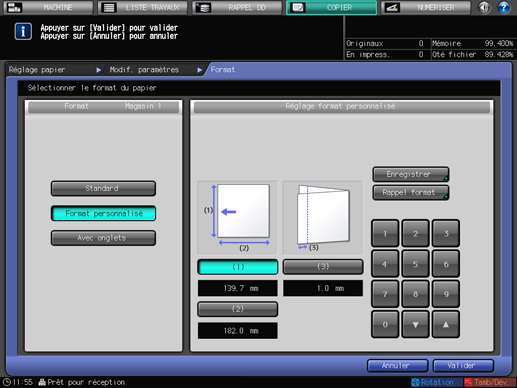

  15. Si vous sélectionnez [Format personnalisé], l'écran [Réglage format personnalisé] s'affiche.

    Pour spécifier un format personnalisé :

    • Appuyez sur [(1)], puis utilisez le pavé numérique de l'écran tactile, [ ] [ ] ou le pavé numérique du panneau de contrôle pour entrer la largeur désirée.

    • Appuyez sur [(2)], puis utilisez le pavé numérique de l'écran tactile, [ ] [ ] ou le pavé numérique du panneau de contrôle pour entrer la largeur désirée.

    • Appuyez sur [(3)], puis utilisez le pavé numérique de l'écran tactile, [ ] [ ] ou le pavé numérique du panneau de contrôle pour entrer la largeur de massicotage des couvertures utilisées en mode Pliage & Agrafage/Multi pli en 2. La touche permettant d'entrer la largeur de massicotage apparaît si la machine est équipée de la piqueuse à cheval SD-506.

    Pour enregistrer un format personnalisé spécifié :

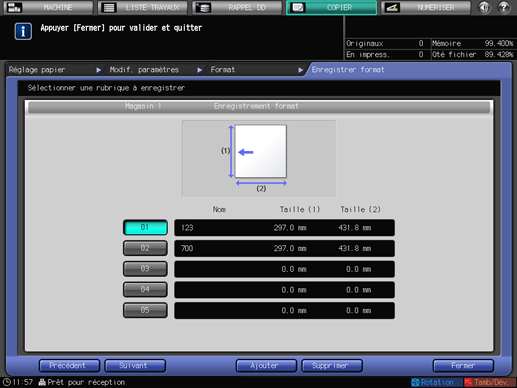

    • Lorsque vous avez entré la valeur, appuyez sur [Enregistrer]. L'écran [Enregistrer format] s'affiche. Les entrées [01] à [20] sont affichées à l'écran.

    • Appuyez sur la touche numérique souhaitée en utilisant les touches [Précédent] et [Suivant] pour le défilement.

    • Appuyez sur [Ajouter]. L'écran [Nom format personnel] s'affiche.

    • Tapez le nom désiré. Vous pouvez entrer un maximum de 20 caractères à un octet.

    • Appuyez sur [OK].

    Pour rappeler un format personnalisé enregistré :

    • Appuyez sur [Rappel format]. L'écran [Rappel format] s'affiche.

    • Utilisez les touches [Précédent] et [Suivant] pour défiler vers le format personnalisé souhaité. Les entrées [01] à [20] sont affichées à l'écran.

    • Appuyez sur la touche numérique du format personnalisé à utiliser, puis appuyez sur [OK].

    Passez à l'étape 17.

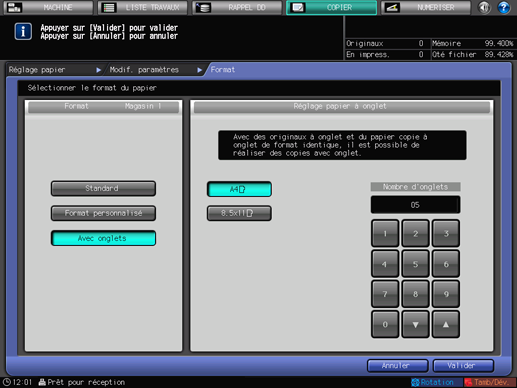

  16. La sélection [Avec onglets] affiche l'écran [Réglage papier à onglet].

    Sélectionnez [A4T ] ou [8,5 11T ].

    Utilisez le pavé numérique de l'écran tactile ou [ ] [ ] pour entrer le nombre d'onglets. La plage de réglage pour le nombre d'onglets va de 1 à 15.

    Appuyez sur [OK].

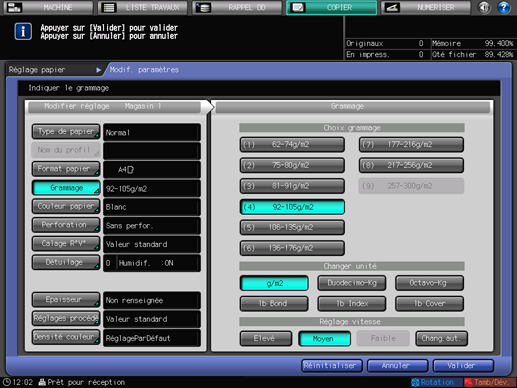

  17. Appuyez sur [Grammage].

    L'écran [Grammage] s'affiche. Sélectionnez une touche de grammage sous [Choix grammage].

    • La touche [(9) 257-300 g/m2] / [(9) 69-81 lb Bond] n'est pas disponible pour le [Magasin 1] et le [Magasin 2].

    • La touche [(9) 257-300 g/m2] / [(9) 69-81 lb Bond] n'est pas disponible pour le [Magasin 3] de l'unité d'alimentation papier PF-602m. Toutes les touches de grammages sont disponibles pour le [magasin 4].

    • Les touches [(1) 62-74 g/m2] / [(1) 16-19 lb Bond], [(2) 75-80 g/m2] / [(2) 20-21 lb Bond], [(8) 217-256 g/m2] / [(8) 58-68 lb Bond] et [(9) 257-300 g/m2] / [(9) 69-81 lb Bond] ne sont pas disponibles pour le bac couvertures [PB] du thermorelieur PB-503.

    • Vous devez configurer le grammage papier du magasin supérieur [PI1] et du magasin inférieur [PI2] de l'unité d'insertion de l'unité de pliage FD-503, si ces magasins contiennent les couvertures de thermoreliure réalisée sur la machine équipée du thermorelieur PB-503. Dans ce cas, les touches [(1) 62-74 g/m2] / [(1) 16-19 lb Bond], [(2) 75-80 g/m2] / [(2) 20-21 lb Bond], [(8) 217-256 g/m2] / [(8) 58-68 lb Bond] et [(9) 257-300 g/m2] / [(9) 69-81 lb Bond] ne sont pas disponibles. La configuration du grammage papier n'est pas nécessaire pour le papier autre que les couvertures de thermoreliure.

    • Vous n'avez pas besoin de régler le grammage papier du magasin supérieur [PI1] et du magasin inférieur [PI2] de l'unité d'insertion PI-502 sur l'écran [Grammage].

    Sélectionnez la touche unité souhaitée sous [Changer unité]. L'écran affiche le grammage exprimé avec l'unité sélectionnée.

    Vous pouvez sélectionner une vitesse de traitement avec les touches figurant sous [Réglage vitesse]. Certains réglages de vitesse ne peuvent pas être sélectionnés avec tous les grammages. Sélectionnez la touche désirée.

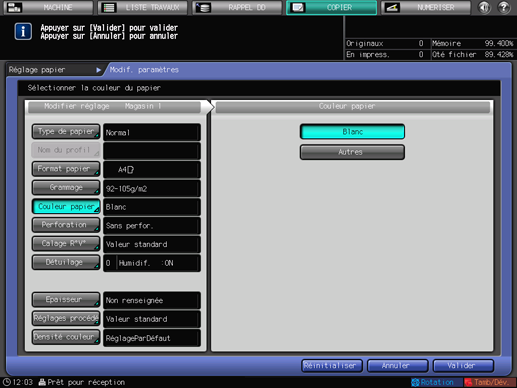

  18. Appuyez sur [Couleur papier].

    Pour charger du papier couleur, sélectionnez [Autres] et pour charger du papier blanc, sélectionnez [Blanc].

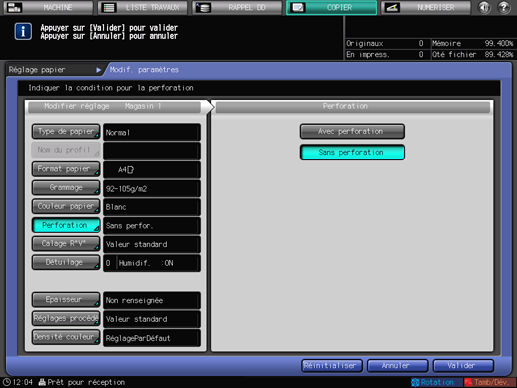

  19. Appuyez sur [Perforation].

    Pour charger des feuilles perforées, sélectionnez [Avec perforation et pour charger des feuilles sans perforation, sélectionnez [Sans perforation].

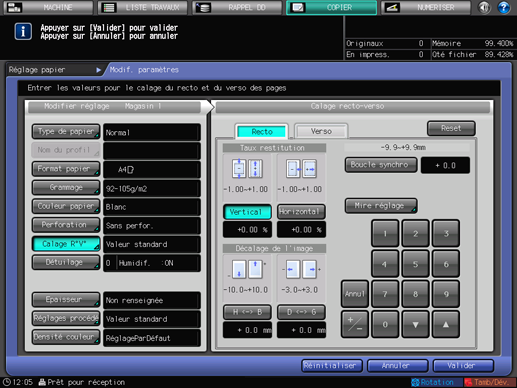

  20. Appuyez sur [Calage R°V°].

    L'écran [Calage recto-verso] s'affiche.

    Pour en savoir plus sur le calage recto-verso, voir Calage recto-verso.

    Si vous modifiez les réglages de [Taux restitution] pour [Recto] ou [Verso], [Décalage de l'image], [Boucle synchro] et [Mire réglage], l'indication de [Calage R°V°] de l'écran [Modifier réglages] devient [Valeur modifiée].

    Si vous appuyez sur [Annul], les réglages associés aux touches sélectionnés reviennent aux valeurs par défaut.

    Si vous appuyez sur [Réinitialiser] dans le coin supérieur droit de l'écran, les réglages associés aux touches non sélectionnées reprennent également leurs valeurs par défaut. Prenez note de ce qui précède.

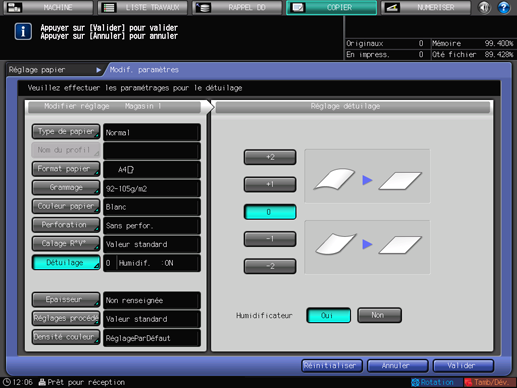

  21. Appuyez sur [Détuilage].

    L'écran [Détuilage] s'affiche.

    Pour en savoir plus sur le détuilage, voir Détuilage : réduction de l'ondulation (Unité de relais RU-509).

    • Si le grammage de [Laser couleur] est réglé entre 62 g/m2 et 135 g/m2 / 16 lb Bond et 36 lb Bond et que le grammage de [Couché laser brillant], [Couché laser mat], [Couché offset brillant] et [Couché offset mat] est réglé entre 81 g/m2 et 135 g/m2 / 22 lb Bond et 36 lb Bond, les sélections [Humidificateur] et [Oui]/[Non] ne sont plus accessibles.

    • Le réglage [Humidificateur] n'est affiché que si l'humidificateur HM-102 est installé.

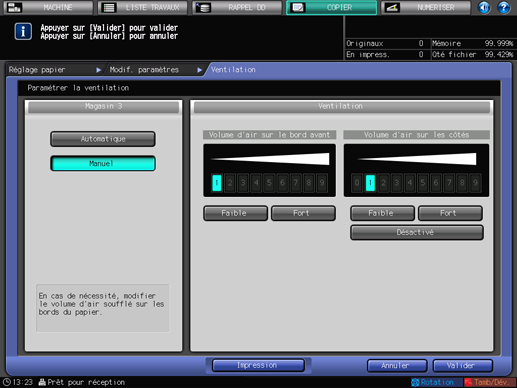

  22. Appuyez sur [Ventilation].

    L'écran [Ventilation] s'affiche.

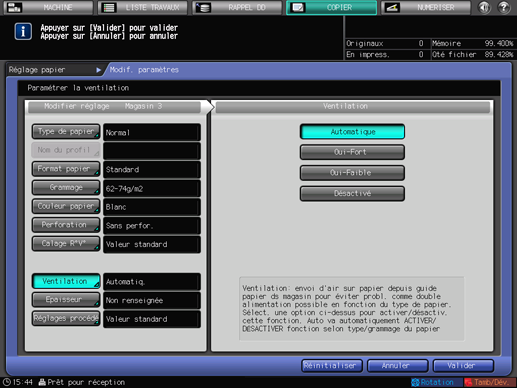

    Si vous sélectionnez le [Magasin 3] ou le [Magasin 4] de l'unité d'alimentation papier PF-602m à l'étape 5 et appuyez ensuite sur [Ventilation], l'écran [Ventilation] suivant s'affiche.

    Sélectionnez [Automatique], [Oui-fort], [Oui-faible] ou [Désactivé].

    Si vous sélectionnez le [Magasin 3], le [Magasin 4] ou le [Magasin 5] de l'unité d'alimentation papier PF-707 à l'étape 5 et appuyez ensuite sur [Ventilation], l'écran [Ventilation] suivant s'affiche.

    Sélectionnez [Automatique] ou [Manuel].

    • Si vous sélectionnez [Manuel], 9 niveaux d'air sont accessible en appuyant sur [Faible] / [Fort] dans [Volume d'air sur le bord avant] et [Volume d'air sur les côtés].
      Vous pouvez aussi sélectionner [Désactivé] pour le réglage du volume d'air sur les côtés.

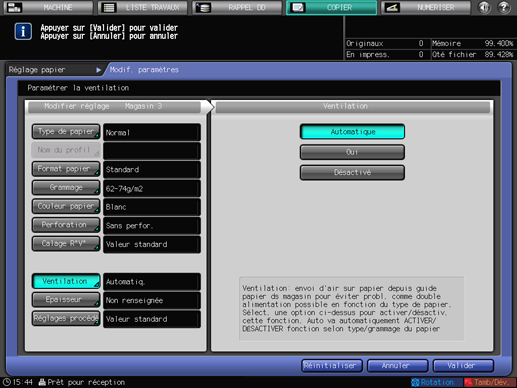

    Si vous sélectionnez le [Magasin 3] de l'unité grande capacité LU-202 à l'étape 5 et que vous appuyez sur [Ventilation], l'écran [Ventilation] suivant s'affiche.

    Sélectionnez [Automatique], [Oui] ou [Désactivé].

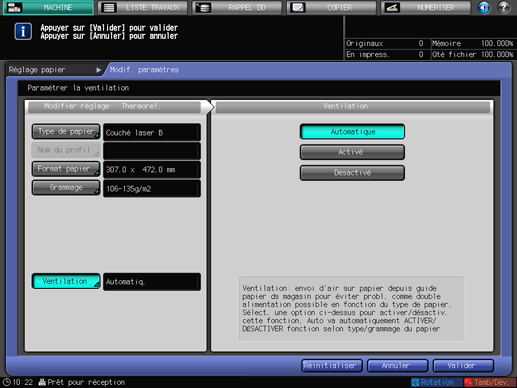

    Si vous sélectionnez le magasin [Thermorelieur] du thermorelieur PB-503 à l'étape 5 et que vous appuyez sur [Ventilation], l'écran [Ventilation] suivant s'affiche.

    Sélectionnez [Automatique], [Oui] ou [Désactivé].

    Appuyez sur [Valider].

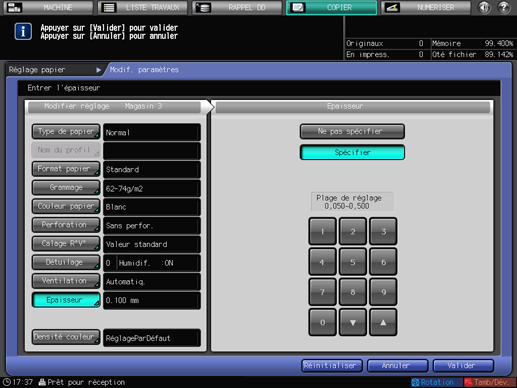

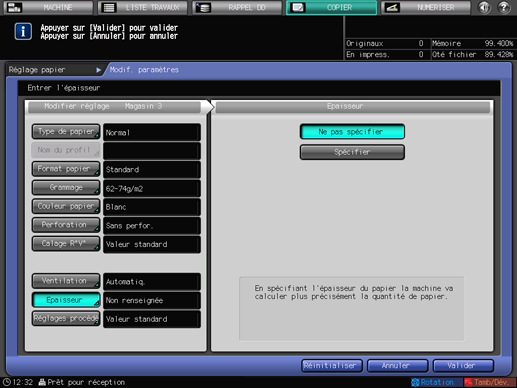

  23. Appuyez sur [Epaisseur].

    • [Epaisseur] s'affiche si le contrôleur d'image IC-602.

    Sélectionnez une touche sous [Epaisseur].

    La sélection [Spécifier] affiche le pavé numérique de l'écran tactile. Utilisez le clavier de l'écran tactile ou [ ] [ ] pour entrer la valeur de réglage. La plage disponible est comprise entre 0,050 et 0,500 mm.

    • La valeur entrée est affichée à droite de [Epaisseur] dans la partie gauche de l'écran. Lorsque vous entrez une valeur inférieure à 0,050, elle est automatiquement réglée sur 0,050.

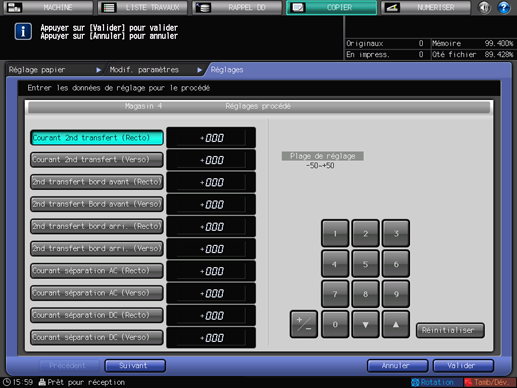

  24. Appuyez sur [Réglages procédé].

    • [Réglages procédé] n'est pas affiché dans la configuration par défaut. Pour effectuer les réglages procédé du [Réglage papier] proposé sur l'écran [MACHINE] ou sur l'écran [COPIER] , contactez le technicien SAV.

    • Pour les éléments de [Courant 2nd transfert (Recto)] dans [Réglage vitesse de fixation] que vous affichez en appuyant sur [Suivant],sélectionnez le bouton de l'élément à régler et entrez les valeurs au clavier de l'écran tactile ou à l'aide de [ ] [ ].

    • Appuyez sur [+ / -] pour définir une valeur positive ou négative.

    • Appuyez sur [Suivant] pour afficher l'écran de réglage.

    • Effectuez les réglages des éléments suivants.
      [Augm.temp.initiale fix.], [Pression 2nd transfert], [Réduction productivité], [Enregistrer quant. toner], [Rég.dens.par mag.(YMC)], [Rég. densité par mag.(K), [Dét.bourr.par déf.centr.], [Détect.double alim.], [Séparation transfert int.], [Mode NB papier épais], [Niveau correction alim.], [Régl.dét.sortie], [Détuilage sortie (Verso dessus)], [Séparation air Fixation/Niv. soufflerie], [Modification de la pression de fixation], [Mode stratifié papier]

    • Appuyez sur [Valider] pour finaliser le réglage. Pour annuler la modification, appuyez sur [Annuler].

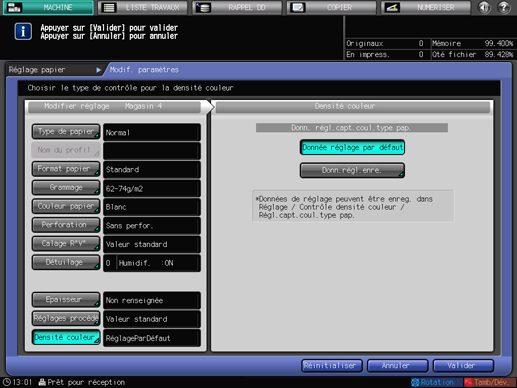

  25. Appuyez sur [Densité couleur].

    L'écran [Densité couleur] s'affiche.

    • Ce réglage est activé en sélectionnant [Oui] pour [Contrôle densité couleur] accessible dans [Contrôle densité couleur] - [Réglage de base] sur l'écran [Menu Réglage].

    Appuyez sur [Données réglage par défaut] ou sur [Donn. régl. enre.].

    • La sélection de [Donnée réglage par défaut] permet à la machine d'effectuer la correction gamma (Contrôle densité couleur) par référence aux données de réglage prédéfinies sur la machine.

    • Lorsque [Donn.régl.enre.], l'écran [Liste pour régl. capt coul. type papier] s'affiche.

    Sélectionnez le nom d'enregistrement, puis appuyez sur [Valider]. La liste affichée sur l'écran [Liste pour régl. capt. coul. type papier] indique les valeur de réglage du capteur de couleur par type de papier enregistré dans [Contrôle densité couleur] de l'écran [Menu Réglage].

  26. Appuyez sur [OK].

    L'écran [Réglage papier] réapparaît. L'écran affiche les conditions papier qui viennent d'être spécifiées.

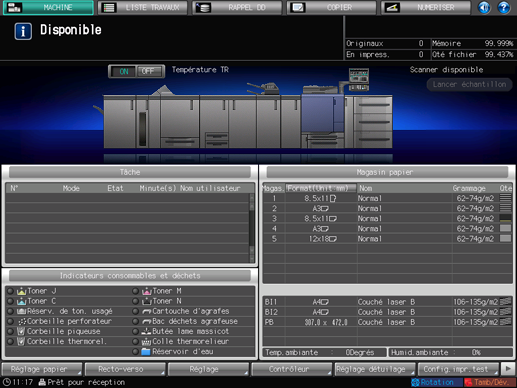

    • Lorsque le réglage papier est finalisé, appuyez sur [Fermer]. L'écran [MACHINE] ou [COPIER] réapparaît.

    • Pour enregistrer les conditions papier spécifiées aux étapes 11 à 26, passez à l'étape 27.

  27. Appuyez sur [Enregistrer].

    L'écran [Enregistrer] s'affiche.

  28. Pour sélectionner l'entrée désirée dans la liste [Profil papier], appuyez sur [ ] [ ].

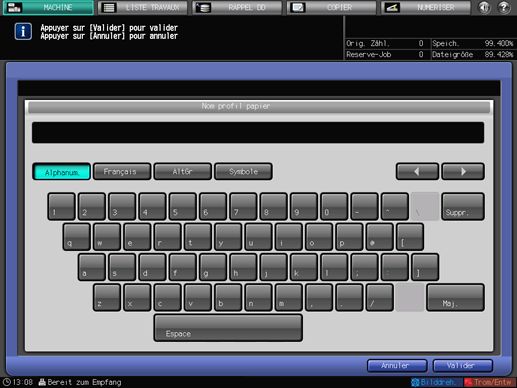

    L'écran [Nom profil papier] s'affiche.

    • Si une entrée est sélectionnée avec un [Profil papier] affiché, les conditions papier enregistrées sont remplacées par les nouveaux réglages.

  29. Entrez le nom du profil papier désiré.

    • Vous pouvez entrer un nom de profil papier de 25 caractères à deux octets ou 50 caractères à un octet maximum.

  30. Appuyez sur [OK].

    L'écran [Enregistrer] réapparaît.

  31. Appuyez sur [Fermer].

    L'écran [Réglage papier] réapparaît.

  32. Appuyez sur [Fermer].

    L'écran [MACHINE] ou [COPIER] réapparaît.
