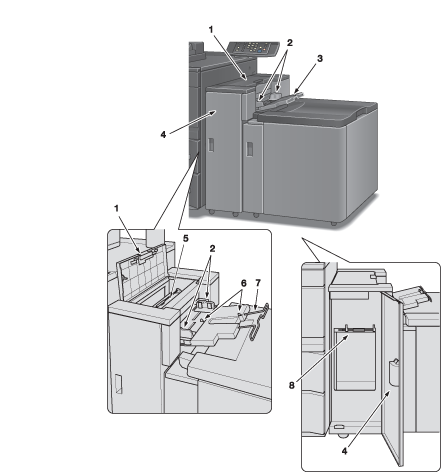

Vassoio multibypass MB-507

1

Sportello superiore

Si apre verso l'alto per rimuovere gli inceppamenti carta.

2

Piastre guida laterali (2 pezzi)

Allineate lungo i bordi della carta caricata.

3

Vassoio bypass

Aprire verso destra per caricare carta.

4

Sportello anteriore

Si apre verso destra per rimuovere gli inceppamenti carta.

5

Sportello di trasporto bypass

Si apre verso sinistra per rimuovere gli inceppamenti carta.

6

Sensore di rilevamento carta

Rileva se è presente della carta caricata.

7

Guida ausiliaria

Estrarla per caricare carta di grande formato.

8

Sportello di relay bypass

Si apre verso il basso per rimuovere gli inceppamenti carta.
