Parti esterne della macchina

1

ADF (Alimentatore automatico documenti inverso)

Alimenta automaticamente più originali un foglio alla volta per la scansione dei dati. È possibile scansionare anche un originale su 2 lati in un solo passaggio senza dover invertire il verso della carta.

2

Sportello di alimentazione toner

Si apre per consentire l'alimentazione di toner.

3

Interruttore di alimentazione secondaria

Se premuto, attiva e disattiva l'alimentazione della macchina.

4

Pannello a sfioramento

Visualizza schermate come la schermata [MACCHINA] per consentire varie impostazioni e operazioni macchina. Sono inoltre disponibili le procedure operative o di individuazione e risoluzione dei problemi.

5

Pannello di controllo

È utilizzato per le diverse impostazioni e operazioni della macchina.

6

Sportello destro

Si apre verso destra per rimuovere gli inceppamenti carta.

Se su questa macchina è installata l'Unità di alimentazione carta PF-709, l'Unità ad alta capacità LU-411, oppure Unità ad alta capacità LU-412, aprire lo sportello sinistro del vassoio, quindi rimuovere la carta inceppata.

7

Vassoio 1

Conserva 1.600 fogli (carta da 64 g/m² / 18 lb Bond) oppure 1.500 fogli (carta da 80 g/m² / 21 lb Bond).

8

Vassoio 2

Conserva 1.600 fogli (carta da 64 g/m² / 18 lb Bond) oppure 1.500 fogli (carta da 80 g/m² / 21 lb Bond).

9

Sportello anteriore

Si apre per consentire la rimozione degli inceppamenti carta.

10

Sportello sostituzione contenitore toner usato

Si apre per consentire la sostituire del contenitore del toner usato.

11

Sportello lato sinistro

Aprire insieme allo sportello anteriore per permettere di rimuovere la carta inceppata oppure per spegnere l'alimentazione principale.

12

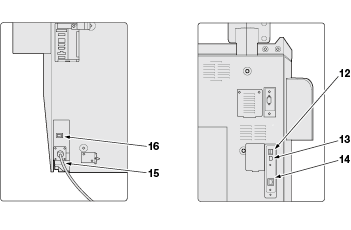

Porta di servizio (USB 3.0 Tipo A  2)

Consente di collegare dispositivi come supporti di memoria esterno (unità flash USB, USB-HDD), tastiera e mouse.

Questa porta è disponibile soltanto per i dispositivi funzionanti a bassa tensione. Fornire un'alimentazione di energia elettrica esterna per i dispositivi che richiedono una grande quantità di alimentazione elettrica.

13

 Porta di servizio (USB 2.0 Tipo Bx1)

Collegare questa macchina al computer usando un cavo USB al fine di usarla come stampante locale.

14

Porta di rete (10Base-T, 100Base-T, 1000Base-T)

Connesso con un cavo Ethernet per utilizzare la macchina, oppure per usare la macchina come una stampante/scanner di rete.

15

Cavo di alimentazione

Rifornisce di energia elettrica la stampante.

16

Interruttore riscaldatore deumidificatore

Accende/spegne il riscaldatore del deumidificatore della stampante.
