Piegatura: regolare le posizioni di piegatura della piega a Z
Regolare le posizioni di piegatura della piega a Z.
Quale esempio, questa sezione spiega come regolare la posizione di piegatura per ridurre la Piega 2 di 2 mm.
• Significato e scopo della regolazione della posizione di piega a Z
Questa funzione consente di regolare le posizioni di piega per la piega a Z specificando i valori desiderati per Piega 1 e Piega 2.

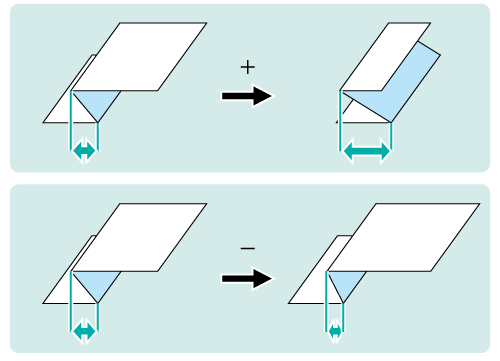

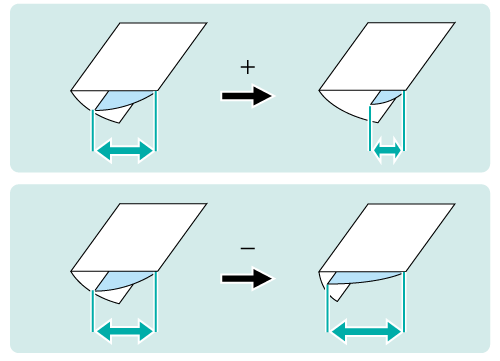

I valori negativi accorciano la larghezza della piegatura.
I valori positivi allungano la larghezza della piegatura.
La piega a Z ha due pieghe, Piega 1 (prima piega) e Piega 2 (seconda piega) (fare riferimento alla figura nel Punto 1). È possibile impostare ogni posizione di piegatura.
• Quando eseguire
Quando una posizione di piega per la piega a Z è disallineata
• Ambiente previsto
Controller immagine | Controller immagine integrato |
Finisher montato | Unità di Piega a Z ZU-608 + Unità di finitura FS-532 |
* La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema.
Misurare l'allineamento "c" della posizione di piegatura con un righello.

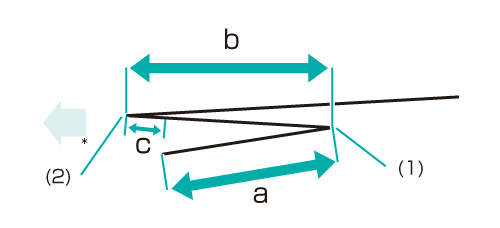

Misurare le dimensioni "a" e "b" nella figura seguente e verificare la differenza "c" tra "a" e "b"
Questa sezione spiega un esempio che rende la larghezza "c" più corta di 2 mm.
(1) piegatura 1 / (2) piegatura 2
* indica la direzione di uscita.
Nel pannello a sfioramento del corpo principale, premere [Regolazione] nella schermata [MACCHINA].
Premere [Regolazione Finisher] nella schermata [Menu Regolazione].

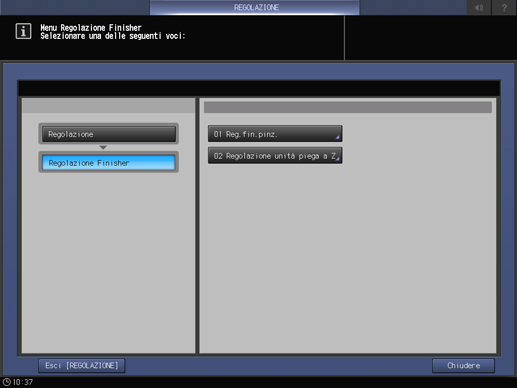

Premere [Regolazione Unità Piega a Z] nel menu [Regolazione Finisher].

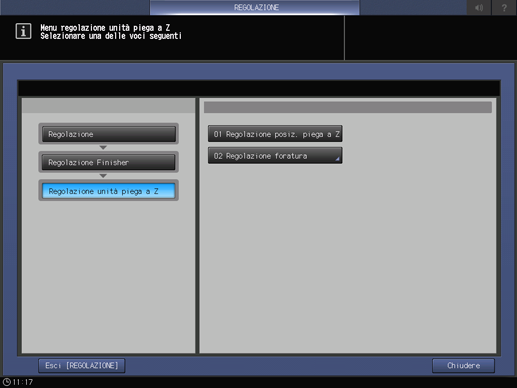

Premere [Regolazione posiz. Piega a Z] nel menu [Regolazione Unità Piega a Z].

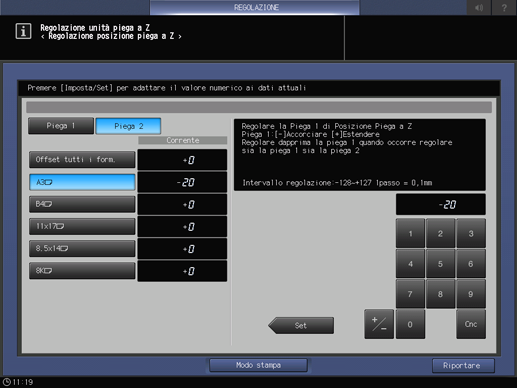

Selezionare il formato carta e premere [piegatura 1] o [piegatura 2]. Inserire il valore di regolazione e premere [Imp].
Esempio: ridurre la larghezza "c" visualizzata al Punto 1 riducendo la larghezza della piegatura 2 per [A3] (Orizzontale) di 2 mm.
Elemento
Impostazione
[A3](Orizzontale) - [piegatura 2]
Riduzione della larghezza della piegatura 2 di 2 mm (-20)
Premere [2], [0] e [+/-] per visualizzare [-20], quindi premere[Imp]. Il valore di immissione viene impostato su [-20], e la dimensione della piegatura 2 ('b' nella figura nel passo 1) è accorciata di 2 mm.
Premere il tastierino numerico sullo schermo per impostare il valore.
Usare [+/-] per impostare il valore su positivo (più lungo) o negativo (più corto).
I valori sono in incrementi di 0,1 mm. (1 = 0,1 mm)
Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per [Offset tutti i form.].
Premendo [Modo stampa] si passa alla modalità di stampa, che consente di stampare l'originale.
Stampare nuovamente l'originale con la Piega a Z e verificare le posizioni di piegatura.
Ripetere i punti di cui sopra fino a ottenere le posizioni di piegatura desiderate.
