Stampa fronteretro: imporre l'originale A4 su carta A4 (stampa formato pieno)

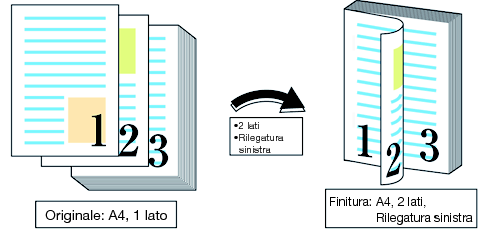

Imporre un documento PDF di formato A4 con 32 pagine su carta A4 e finire con la stampa fronteretro.
In questa sezione, è possibile verificare come finire il documento stampato mentre si utilizzano dati di esempio (esempio A).
• Esempio introdotto in questa sezione
• Ambiente previsto
Sistema operativo | Windows 7 |
Applicazione | Adobe Acrobat XI Pro |
Driver della stampante | Driver Plug-in PS |
Controller immagine | Controller immagine integrato |
Finisher montato | Finisher FS‑532 (unità di finitura) |
*La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema e la versione/revisione dell'applicazione.
• Esempi
Esempio A: A_sample.pdf
Presente nella cartella "/contents/sample/" del CD del manuale utente fornito con la macchina. Questa sezione descrive una procedura di esempio per la stampa campione di dati a colori in bianco e nero.
•Workflow
PUNTO 1: impostare il driver di stampa
PUNTO 2: verificare la finitura
Verificare la finitura del documento stampato, quindi eseguire le regolazioni con riferimento al link, se necessario.
• Combinazione consigliata
Timbro: è possibile inserire la data/ora, numero di pagina e numero copia in ogni pagina al momento della stampa. (Scheda [Timbro] del driver di stampa. Fare riferimento a Timbro.)
Stampa 1 lato o 2 lati in base alla pagina: è possibile specificare la stampa 1 lato o 2 lati per ogni pagina. (Scheda [Impostazione pagina] del driver di stampa. Fare riferimento a Impostazione pagina.)
• Precauzioni
Prima di stampare, assicurarsi di eseguire quanto segue quando si esegue l'impostazione e l'operazione.
Caricare la carta e configurare le impostazioni carta (fare riferimento a Impostazione carta: impostare la carta per il vassoio / Impostazione carta: esecuzione delle impostazioni carta / Profilo Carta: impostare e registrare la carta nella schermata Modifica ImpSingola)
Per regolare le posizioni immagine dei lati anteriore e posteriore della stampa, eseguire le regolazioni qualità dell'immagine pre-emessa. Per informazioni dettagliate, fare riferimento a Procedura di Registrazione entrambi lati.
Se non è possibile specificare questa funzione, accertarsi che il dispositivo opzionale sia montato correttamente.
Abbinare l'orientamento originale all'orientamento della carta nel vassoio carta.
Impostare il driver di stampa
Impostare le seguenti voci nel driver di stampa.
Voce di menu
•2 Lati
•Posizione di Rilegatura
•Formato originale
•Orientamento originale
•Vassoio carta
Impostare are anche quanto segue nella finestra [Stampa] dell'applicazione.
•Conteggio copie
Quando si imposta il driver di stampa, accertarsi che non vi siano impostazioni precedenti rimaste in ogni voce nelle schede [Layout], [Finitura], [Copertina], ecc.
Aprire i dati originali con l'applicazione e fare clic su [Stampa] nel menu [File].
L'esempio A (A_sample.pdf) è usato in questo esempio.
Selezionare la stampante da usare per la stampa e fare clic su [Proprietà].
Fare clic sulla scheda [Layout], e impostare le seguenti voci.
Esempio:
Elemento
Impostazione
[2 Lati]
Controllo
[Rilegatura]
[Rilegatura sinistra]
[Formato originale]
[A4]
[Direzione originale]
[Verticale]
Se le impostazioni specificate non sono visualizzate nell'anteprima, fare clic su [Acquisisci informazioni periferica] nella scheda [Configura] per ottenere le informazioni periferica.

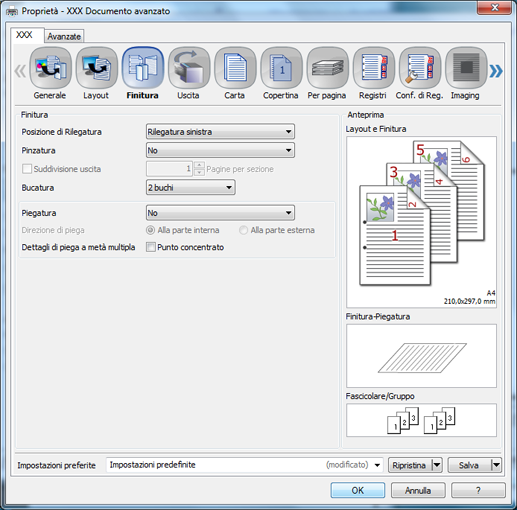

L'impostazione di [Bucatura] nella scheda [Finitura] consente di effettuare fori (2 buchi, 3 buchi, 4 buchi o 4 buchi svedese). Montare il Kit di foratura PK-522 nel Finisher FS-532.
Fare clic sulla scheda [Carta], quindi fare clic su [Acquisisci dati della carta e del vassoio].
Quando i dati vassoio e carta sono stati acquisiti, è visualizzato un segno di spunta verde.
Se non è stato possibile acquisire i dati vassoio e carta, è visualizzato un segno di spunta a x rosso. Verificare se il vassoio carta per l'opzione è montato correttamente.
Selezionare un vassoio in [Vassoio carta], quindi fare clic su [OK].
Esempio: qui la spiegazione presume che la carta (A4: Bordo Lungo) sia stata impostata nel [Vassoio 1].
Nella schermata [Stampa], inserire le [Copie] e fare clic su [Stampa].
Viene avviata la stampa. Una volta completata la stampa, andare a "Verificare la finitura" e verificare la finitura del documento stampato.
Verificare la finitura
Verificare la finitura del documento stampato. Verificare le seguenti voci, quindi eseguire le regolazioni, se necessario.
Verificare la voce | Verificare il punto | Metodo di regolazione |
|---|---|---|
Formato finitura/Tipo di carta |
| - |
Allineamento del lato anteriore e posteriore (usare il grafico di esempio)  | Le posizioni di stampa sul lato anteriore e posteriore sono uguali? -> Spostato verso l'alto, il basso, sinistra o destra: regolazione spostamento immagine | Registrazione entrambi lati: regolare lo spostamento immagine |
Le posizioni di stampa sul lato anteriore e posteriore sono uguali? -> La scala è stata cambiata: regolazione dell'ingrandimento verticale e orizzontale | Registrazione entrambi lati: regolare l'ingrandimento orizzontale/verticale | |
Verificare le posizioni dei punti pinzatura | L'intervallo di pinzatura (posizioni) dei due punti pinzatura è corretto? | |
Verificare la larghezza della carta pinzatura
| C'è un disallineamento nella carta impilata (disallineamento nella pila carta)? | |
Regolazione delle posizioni verticali dei fori
| Il centro tra i fori è spostato dal centro della carta stampata? | Bucatura: regolazione della posizione verticale di foratura (direzione trasversale) |
Regolazione delle posizioni orizzontali dei fori
| I fori sono posizionati correttamente rispetto al bordo della carta stampata? | Bucatura: regolazione della posizione orizzontale di foratura (direzione di alimentazione) |
Regolazione dell'inclinazione delle posizioni di foratura
| Le posizioni dei fori non sono inclinate? | Bucatura: regolazione dell'inclinazione della posizione di foratura |
Verificare la qualità immagine | La qualità dell'immagine è costante, senza alcuna variazione? -> La qualità immagine è instabile: eseguire le operazioni correttive Se si verificano i seguenti casi, eseguire le operazioni correttive.
| Mod.dim.mem.ripr.: eseguire una rotazione extra del tamburo Pulizia Manuale Carica: pulizia delle corone di caricamento Mod.recup.memoria.tamb.sens.: eseguire una rotazione extra del tamburo Mod.aggiornamento tamburo: raffreddare la superficie del tamburo Regolazione autom. del gamma: eseguire la regolazione automatica del gamma |
La luminosità e il contrasto sono riprodotti nel modo previsto? -> Lontano da quanto previsto |
