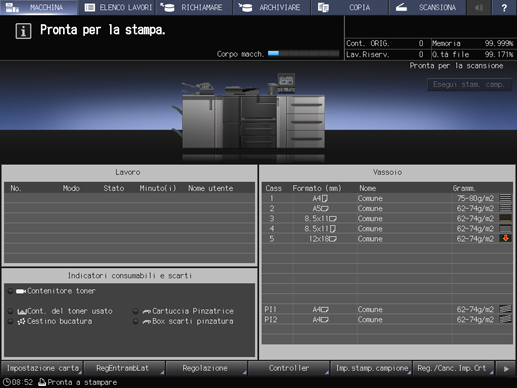

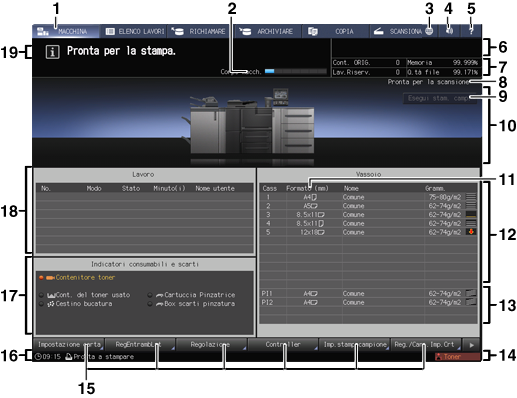

Schermata [MACCHINA]

1

Scheda [MACCHINA]

Visualizza la schermata [MACCHINA].

2

Barra di stato riscaldamento macchina

Indica lo stato del riscaldamento quando è il corso il riscaldamento della macchina. Una volta terminata l'operazione di riscaldamento, la barra di stato scompare.

3

Browser Web

Visualizza la schermata che corrisponde all'URL specificato sul Browser Web.

4

Info.Suono/Voce ON/OFF

ACCENDE o SPEGNE tutti i suoni o le voci informative.

5

Guida

Visualizza il messaggio della guida che fornisce informazioni sulla schermata al momento visualizzata. A seconda della schermata,  può essere oscurato e non è possibile visualizzare alcun messaggio della guida.

Quando la si preme nella schermata [MACCHINA], sono visualizzate le istruzioni per sostituire i toner, sostituire i contenitori toner esausto, aggiungere graffette, smaltire gli scarti di foratura e pinzatura e caricare la carta.

6

Indicatore delle informazioni di Uscita

Visualizza il conteggio delle stampe, il conteggio dei set e il numero di lavoro del lavoro corrente durante la stampa.

7

Indicatore delle informazioni di gestione della macchina

Visualizza il numero di lavoro riservato, quantità di memoria residua, conteggio originale e quantità del file system.

8

Messaggio Scanner

Visualizza lo stato della scansione originale dell'Alimentatore automatico documenti inverso (ADF)/lastra di esposizione.

9

[Esegui stam. camp.]

Esegue una stampa di prova durante una stampa.

In genere la Stampa prova emette 1 foglio; è anche possibile stampare un set. Per ulteriori dettagli, contattare il tecnico dell'assistenza.

10

Visualizzazione della configurazione macchina

Visualizza la configurazione del corpo principale e delle opzioni.

11

[Formato (mm)] / [Formato (pollici)]

I formati sono visualizzati in millimetri secondo le impostazioni predefinite. Il passaggio tra millimetri e pollici e viceversa può essere eseguito dalla schermata [UTILITÀ]. Per informazioni dettagliate, fare riferimento a Impostazioni unità: selezionare l'unità per i valori.

12

Indicatore informazioni vassoio
(dal Vassoio 1 al Vassoio 5)

Visualizza il formato carta, l'orientamento, il nome, il peso e la quantità di carta nel vassoio.

13

Indicatore informazioni vassoio (vassoio superiore e vassoio inferiore dell'inseritore copertina)

Se è presente l'Inseritore copertina PI-502, esso fornisce informazioni sul formato carta e la quantità di carta del vassoio superiore e del vassoio inferiore dell'inseritore copertina.

14

Indicatore stato macchina/ destra

Visualizza [Drive USB], [Toner], [Chiamata PM], [ADF pul.], [Tamb/Dev], [Protezione], [Err Modem], [Web di fusione], [Usato]e [Tono scuro]. È possibile visualizzare fino a 4 indicatori in grande formato. Quando sono visualizzati 5 o più indicatori, delle icone piccole senza testo sostituiranno gli indicatori dal 5° in poi. Il numero massimo di voci visualizzate totali è 7, comprese 3 icone di formato normale e 4 icone di formato piccolo.

15

Area visualizzazione tasti funzione macchina

Registra/cancella impostazioni carta: premerlo per registrare o eliminare un'impostazione carta.

Imp.stamp.campione: premerlo per impostare la stampa di prova.

Controller: consente di configurare il controller.

Regolazione: consente di regolare la stampante e le apparecchiature opzionali.

RegEntrambLat: esegue le regolazioni delle immagini stampate nei lati anteriore e posteriore della carta caricata in ogni vassoio (da vassoio 1 a vassoio 5), oltre che del ciclo di registrazione, della regolazione grafico e della regolazione gap.

Impostazione carta: premerlo per impostare i criteri carta per ciascun vassoio di Vass corpo princip., Unità di alimentazione carta PF-709, Vassoio multibypass MB-507, Unità ad alta capacità LU-411, Unità ad alta capacità LU-412 e il vassoio superiore/vassoio inferiore dell'Inseritore copertina PI-502.

16

Indicatore stato macchina/ sinistra

Visualizza l'ora corrente o lo stato del controller immagine.

17

Area Indicatori consumabili e scarti

Visualizza lo stato corrente della fornitura toner. Inoltre segnala tramite una spia rossa quando occorre rifornire di graffette la pinzatrice installata opzionalmente o quando contenitore del toner usato o il contenitore del residuo di foratura sono pieni.

È possibile contare il numero di sostituzione della bottiglia toner. Per ulteriori dettagli, contattare il tecnico dell'assistenza.

18

Area visualizzazione lavori

Visualizza lo stato corrente dei lavori da eseguire sulla macchina. Quando vi sono dei lavori incompleti, è visualizzato il tasto [Cronol. incomp.].

19

Area messaggi

Visualizza i messaggi concernenti lo stato corrente della macchina o le operazioni attualmente richieste.
