Scansione del diagramma del bilanciamento densità per regolare automaticamente il bilanciamento della densità

Emettere il diagramma di bilanciamento densità dalla macchina per eseguire la colorimetria utilizzando la funzione di scansione.

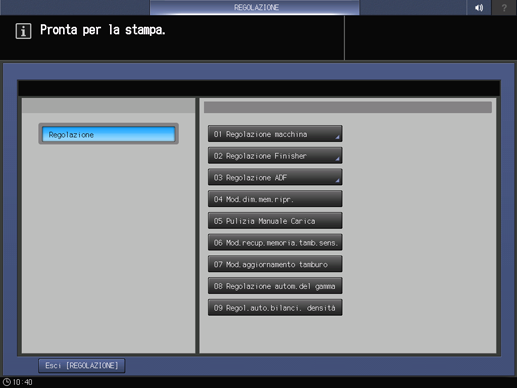

1. Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu di regolazione].

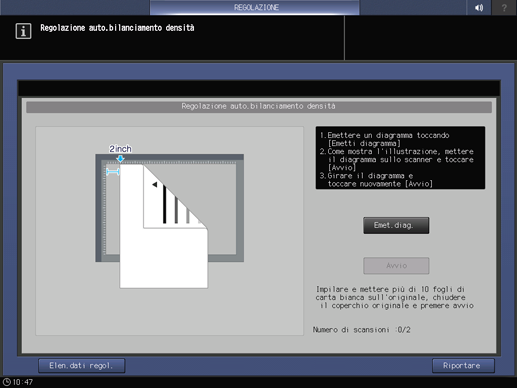

2. Premere [Regol.auto.bilanci. densità].

3. Premere [Emet.diag.].

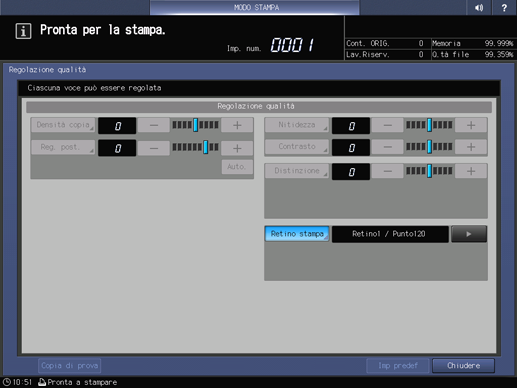

4. Premere [Regolaz qualità].

5. Premere [ ] sul lato destro di [Retinatura] per visualizzare la schermata desiderata.

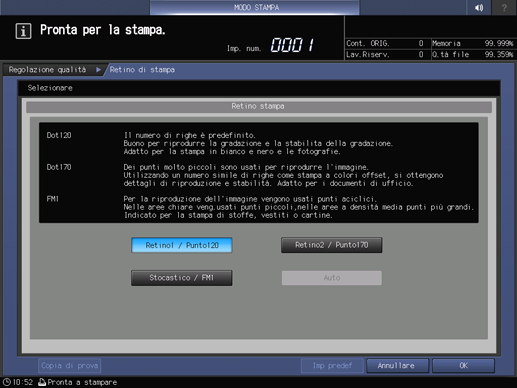

   • Se necessario, è possibile premere [Retinatura] per visualizzare la schermata [Retinatura] e selezionare una schermata. Selezionare una schermata e premere [OK].



   • Premere [Chiudere] nella schermata [Regolazione qualità].

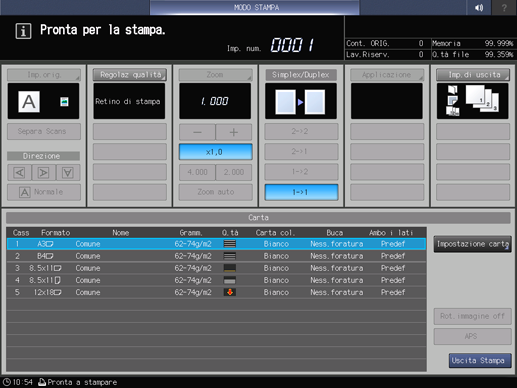

6. Selezionare un formato di carta per il grafico.

   • Caricare in un vassoio carta di formato A3 , 11 17 , 12 18 , 13 19 , oppure SRA3 , quindi selezionare il pulsante corrispondente al vassoio.

7. Premere Avvio sul pannello di controllo.

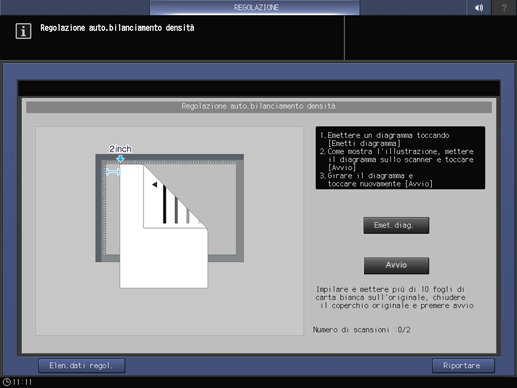

   Viene stampato un diagramma di prova ed è visualizzata la schermata [Regolazione auto.bilanciamento densità].

8. Caricare il diagramma della prova di stampa sulla lastra di esposizione come illustrato nell'esempio sulla schermata.

   • Portare sul retro il segno a forma di freccia del diagramma di prova, quindi posizionare il lato di stampa verso il basso.

   • Allontanare il diagramma di prova dalla guida del formato orizzontale di 2 pollici (5 cm), quindi spingerla contro la guida di formato orizzontale per caricare il diagramma di prova.

   • Posizionare circa 10 fogli di carta da copia vuota sopra il diagramma di prova.

   • Chiudere l'ADF.



9. Premere [Avvio] sulla schermata.

   Viene eseguita la prima scansione.

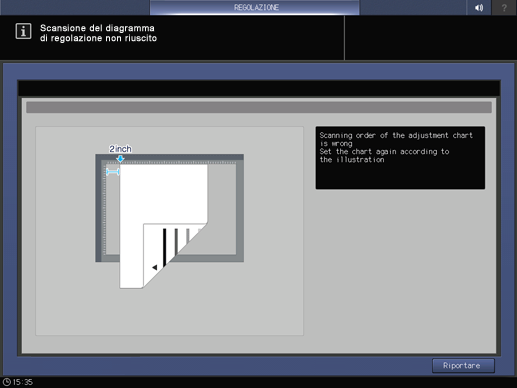

   • Se è rilevato un errore, viene visualizzato il messaggio di errore illustrato sotto. Facendo riferimento al messaggio visualizzato, correggere l'errore.



10. Invertire la parte alta con quella bassa del diagramma di prova scansionato, quindi caricarlo sulla lastra di esposizione.

    • Portare davanti il segno a forma di freccia del diagramma di prova, quindi posizionare il lato di stampa verso il basso.

    • Allontanare il diagramma di prova dalla guida del formato orizzontale di 2 pollici (5 cm), quindi spingerla contro la guida di formato orizzontale per caricare il diagramma di prova.

    • Posizionare circa 10 fogli di carta da copia vuota sopra il diagramma di prova.

    • Chiudere l'ADF.



11. Premere [Avvio] sulla schermata.

    Viene eseguita la seconda scansione, e il valore di regolazione del bilanciamento densità viene registrato.

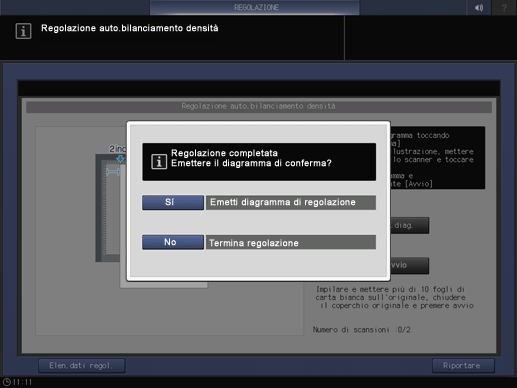

12. Quando la regolazione è completata normalmente, il valore di regolazione viene registrato automaticamente, e sarà visualizzata la schermata illustrata sotto. Selezionare se stampare il diagramma di regolazione per confermarlo.

    • Il valore di regolazione viene registrato secondo i seguenti criteri.
      Quando è presente una registrazione in attesa:
      il valore di regolazione è registrato con il numero più basso non utilizzato.
      Quando non è presente alcuna registrazione in attesa:
      il valore di regolazione viene sovrascritto con il valore che coincide con i criteri descritti sotto.
      Se più valori coincidono con i criteri, saranno sovrascritti iniziando prioritariamente dal criterio con il numero più basso.
      (1) Valore di regolazione dello stesso retino, medesimo tipo e grammatura della carta e data vecchia
      (2) Valore di regolazione dello stesso retino, medesimo tipo e grammatura della carta e data vecchia
      (3) Valore di regolazione dello stesso retino e data vecchia
      (4) Valore di regolazione della data più vecchia
      Tuttavia, se il valore di regolazione da sovrascrivere è registrato come un unico retino, non sarà sovrascritto e verrà registrato come valore di regolazione della data più vecchia su un altro retino.




    • Selezionando [Sì] viene visualizzato un retino di uscita ed è possibile emettere un diagramma di prova.
      Una volta stampato il diagramma di prova, premere [Uscita Stampa] per tornare alla schermata [Regolazione auto.bilanciamento densità].

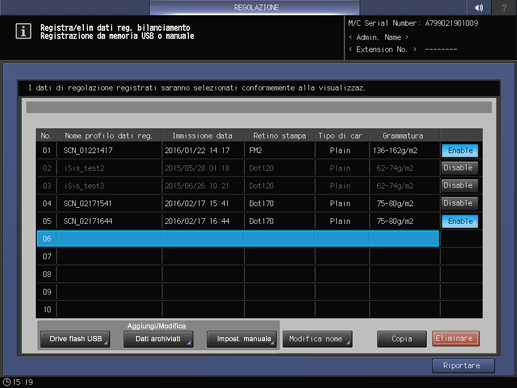

    • Selezionando [No], viene visualizzata la schermata di registrazione del valore di regolazione.
      Premere [Riportare] per ritornare alla schermata [Regolazione auto.bilanciamento densità].




13. Premere [Riportare] per ritornare alla schermata [Menu Regolazione].
