Reg. posiz.orizzontale (FD): regolare la direzione di alimentazione delle posizioni dei fori

Regolare la distanza tra il bordo della carta in uscita e il centro del foro quando la carta è forata nell'Unità di Piega a Z ZU-608 montata sull'Unità di finitura FS-532.

  1. Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu di regolazione].

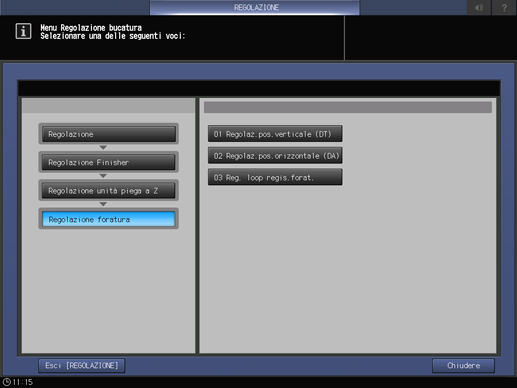

  2. Premere [Regolazione Finisher], [Regolazione unità piega a Z], [Regolazione Bucatura] e [Regolaz.pos.verticale (DA)] in sequenza.

  3. Premere [Modo stampa].

  4. Caricare la carta desiderata in un vassoio, quindi selezionare quel vassoio.

    • Per [Impostazione di uscita], [Bucatura] è selezionato automaticamente.

  5. Premere Avvio sul pannello di controllo.

    Verrà prodotto un modello campione.

  6. Misurare la distanza (a) dal bordo della carta stampata al centro dei fori.

    • Intervallo consentito: a = 10,5 mm ± 5 mm

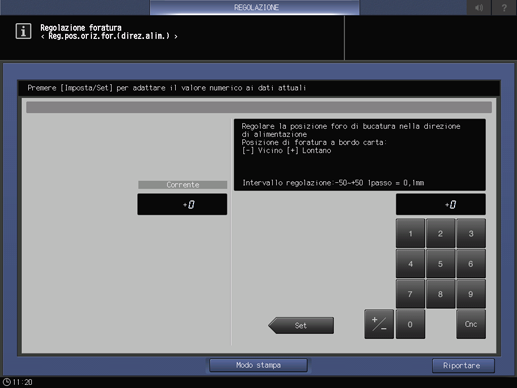

  7. Premere [Uscita Stampa] per ritornare alla schermata [Reg. posiz.orizzontale (FD)].

  8. Se occorre una regolazione, usare il tastierino del pannello a sfioramento per inserire il valore impostato.

    • Intervallo di regolazione: ([Vicino]) da -50 a +50 ([Lontano]) (1 passo = 0,1 mm)

    • Premere [+ / -] per impostare il valore su positivo o negativo.

  9. Premere [Imp] per modificare l'impostazione con i dati correnti.

  10. Ripetere i punti da 3 a 9 fino a ottenere il risultato desiderato.

  11. Premere [Riportare].

    La schermata torna alla schermata [Menu Regolazione bucatura].
