Regol. pos. verticale (CD): regolare la direzione di profondità della posizione dei fori
Regolare il disallineamento della posizione dei fori con il centro dei fori nell'Unità di bucatura e Piega a ZU-608 montata sul Finisher FS-532.
Oggetto regolazione:
Offset tutti i form. , A3
, B4 , SRA4 , A4 , A4
, B5 , B5 , A5 , 11
17 , 8,5 14 , 8,5 11 , 8,5 11 , 5,5 8,5 , 5,5 8,5 , 8 13 , 8K , 16K , 16K , 9 11
Se si specifica un valore numerico per [Offset tutti i form.], è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per [Offset tutti i form.].

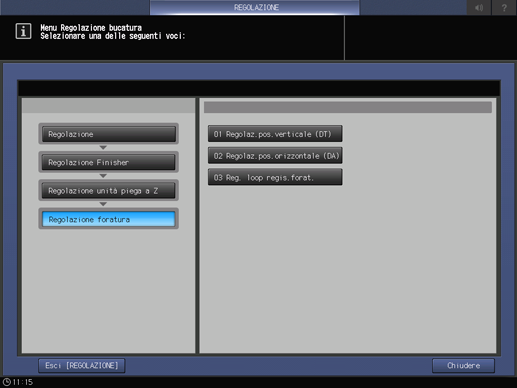

Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu di regolazione].
Premere [Regolazione Finisher], [Regolazione unità piega a Z], [Regolazione bucatura] e [Regolaz.pos.verticale (DT)] in sequenza.
Selezionare il formato da regolare usando [
] o [
].
Premere [Modo stampa].
Caricare il formato carta selezionato al punto 3, quindi selezionare il tasto corrispondente a quel vassoio.
Per [Impostazione di uscita], [Bucatura] è selezionato automaticamente.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.

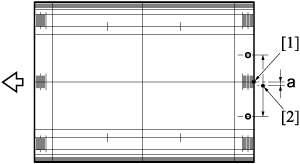

Misurare la differenza (a) tra la linea centrale della carta stampata e la posizione centrale dei fori.
Intervallo consentito: a = 0 mm ± 2 mm
[1] Centro della carta, [2] Centro del foro
Premere [Uscita Stampa] per tornare alla schermata [Regol. posizione verticale (CD)].
Se occorre una regolazione, usare il tastierino del pannello a sfioramento per inserire il valore impostato.
Intervallo di regolazione: da -50 ([Avanti]) a +50 ([Indietro]) (1 passo = 0,1 mm)
Premere [+ / -] per impostare il valore su positivo o negativo.
Premere [Imp] per modificare l'impostazione con i dati correnti.
Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.
Premere [Riportare].
La schermata torna alla schermata [Menu Regolazione bucatura].
