Reg posiz piega a Z: regolare le posizioni di piegatura nella modalità Piega a Z

Regola la posizione delle piega a Z dell'emissione nell'Unità di bucatura e piegatura ZU-608 installata nell'Unità di finitura FS-532.

Oggetto della regolazione: Offset tutti i form., A3 , B4 , 11 17 , 8,5 14 , 8K

  • Quando si regola la piegatura 1 e la piegatura 2, accertarsi di iniziare con la regolazione della piegatura 1. La posizione della Piega 1 è calcolata dal bordo della carta, mentre quella della Piega 2 è calcolata dalla posizione della Piega 1. Di conseguenza, la misurazione (b) al punto 7 è soggetta a modifica in una delle posizioni di piegatura.

  • Se si specifica un valore numerico per [Offset tutti i form.], è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per [Offset tutti i form.].

  1. Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu di regolazione].

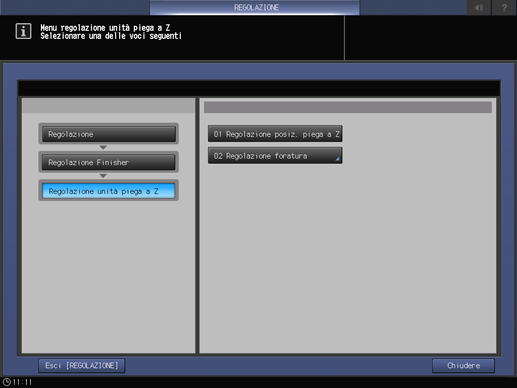

  2. Premere in sequenza [Regolazione Finisher], [Regolazione unità piega a Z] e[Regolazione posiz. piega a Z].

  3. Selezionare il formato da regolare.

  4. Premere [Modo stampa].

  5. Caricare la carta del formato selezionato al punto 3, quindi selezionare quel vassoio.

    • Per [Impostazione di uscita], [Piega a Z] è selezionata automaticamente.

  6. Premere Avvio sul pannello di controllo.

    Verrà prodotto un modello campione.

  7. Misurare le lunghezze (a) e (b) della carta stampata.

    [1] Piega 1 [2] Piega 2

    Formato carta

    a

    b

    A3

    4 +/- 2 mm

    209 mm o inferiore

    B4

    4 +/- 2 mm

    181 mm o inferiore

    11 17

    4 +/- 2 mm

    215 mm o inferiore

    8.5  14

    - (solo seconda piega)

    241,7 mm o inferiore

    8K

    4 +/- 2 mm

    194 mm o inferiore

  8. Se occorre una regolazione, premere [Uscita Stampa] per tornare alla schermata [Regolazione posizione piega a Z].

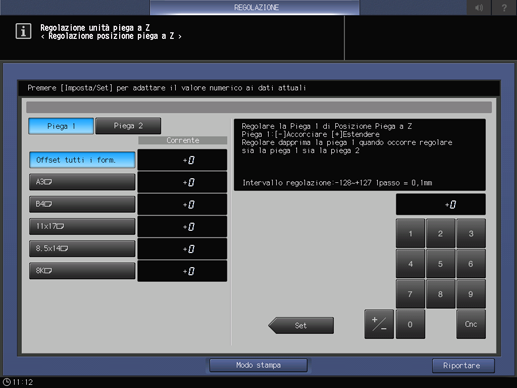

  9. Selezionare [Piega 1], quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.

    • Intervallo di regolazione: ([Accorcia]) -128 a +127 ([Allunga]) (1 passo = 0,1 mm)

    • Usare [+ / -] per impostare il valore su positivo o negativo.

  10. Premere [Imp] per inserire i dati correnti come valore di impostazione.

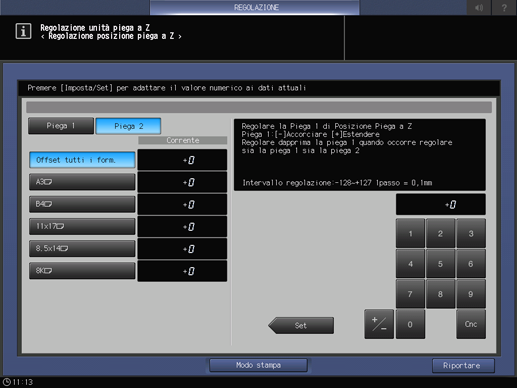

  11. Selezionare [Piega 2], quindi usare il tastierino del pannello a sfioramento per inserire il valore specificato.

    • Intervallo di regolazione: ([Accorcia]) -128 a +127 ([Allunga]) (1 passo = 0,1 mm)

    • Usare [+ / -] per impostare il valore su positivo o negativo.

  12. Premere [Imp] per inserire i dati correnti come valore di impostazione.

  13. Ripetere i punti da 4 a 12 fino a ottenere il risultato desiderato.

  14. Premere [Riportare].

    Viene nuovamente visualizzata la schermata [Regolazione unità piega a Z].
