Posizione piegatura nella Piegatura & Pinzatura: regolazione della posizione di piegatura nel modo Piegatura & Pinzatura
Regolare la posizione della piegatura centrale della funzione PiegaPinza nella Pinzatrice a sella SD-510 montata sull'Unità di finitura FS-532. Se la posizione di piega a metà non è compresa nell'intervallo consentito, eseguire questa regolazione.
Oggetto della regolazione:
Offset tutti i form., SRA3
, 12
18 , A3 , 11 17 , 8K , B4 , SRA4 , 8,5 14 , 8,5 11 , B5 , A4 , 16K , 8 13 , Personalizzato (da 380 a 488 mm), Personalizzato (da 240 a 379 mm)
Se si specifica un valore numerico per [Offset tutti i form.], è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per [Offset tutti i form.].

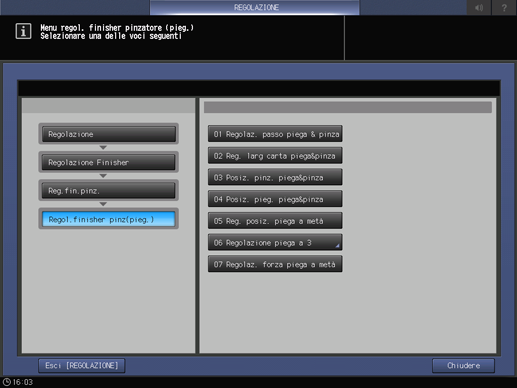

Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu di regolazione].
Premere in sequenza [Regolazione Finisher], [Reg.fin.pinz.], [Regol.finisher pinz(pieg. )], e [Posiz. pieg. piega&pinza].
Selezionare il formato da regolare usando [
]
o [
].
Premere [Modo stampa].
Caricare il formato carta selezionato al punto 3, quindi selezionare il tasto corrispondente a quel vassoio.
Per [Imp. di uscita], [PiegaPinza] è selezionato automaticamente.
Aprire il fermo del bordo iniziale del vassoio modalità, quindi premere Avvio nel pannello di controllo.
Verrà prodotto un modello campione.

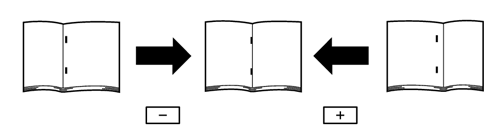

Verificare il disallineamento (a) dei bordi della carta stampata.
Tolleranza: a = 1 mm o inferiore
Premere [Uscita Stampa ] per ritornare alla schermata [Regol. posiz. pieg. piega&pinza].
Se occorre una regolazione, usare il tastierino del pannello a sfioramento per inserire il valore impostato.
Intervallo di regolazione: da -50 ([Allunga]) a +50 ([Accorcia])
(1 passo = 0,1 mm)
Premere [+ / -] per impostare il valore su positivo o negativo.
Premere [Imp] per modificare l'impostazione con i dati correnti.
Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.
Premere [Riportare].
La schermata torna alla schermata [Menu Regolaz. finisher pinzatore (pieg.)].
