Regolazione passo Piegatura & Pinzatura: regolazione della dimensione della pinzatura per la funzione Piegatura & Pinzatura
Regolare il passo pinzatura nella Pinzatrice a sella SD‑510 presente nel Finisher FS‑532. Eseguire questa regolazione se il passo pinzatura non è compreso nell'intervallo consentito.
Oggetto della regolazione:
Offset tutti i form., SRA3
, 12
18 , A3 , 11 17 , 8K , B4 , SRA4 , 8,5 14 , 8,5 11 , B5 , A4 , 16K , 8 13 , Personalizzato (da 380 a 488 mm), Personalizzato (da 240 a 379 mm)
Se si specifica un valore numerico per [Offset tutti i form.], è applicato a tutti i formati carta. Con un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per [Offset tutti i form.].
Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu di regolazione].
Premere in sequenza [Regolazione Finisher], [Reg.fin.pinz.], [Regol.finisher pinz(pieg. )] e [Regolaz passo piega & pinza].
Selezionare il formato da regolare usando [
] o [
].
Premere [Modo stampa].
Caricare il formato carta selezionato al punto 3 nel vassoio, quindi selezionare il tasto corrispondente a quel vassoio.
Per [Imp.di uscita], [PiegaPinza] è selezionato automaticamente.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Verificare il passo pinzatura (a) relativo al formato carta (b).
Intervallo consentito: a = b/2 mm ± 3 mm
Premere [Uscita Stampa] per tornare alla schermata [Regol. passo piega&pinza].
Se occorre una regolazione, usare il tastierino del pannello a sfioramento per inserire il valore impostato.
Intervallo di regolazione: da -300 ([Stretto]) a +300 ([Largo]) (1 passo = 0,1 mm)
Usare [+ / -] per impostare il valore su positivo o negativo.
Premere [Imp] per modificare l'impostazione con i dati correnti.
Ripetere i punti da 4 a 10 fino a ottenere il risultato desiderato.
Premere [Riportare].

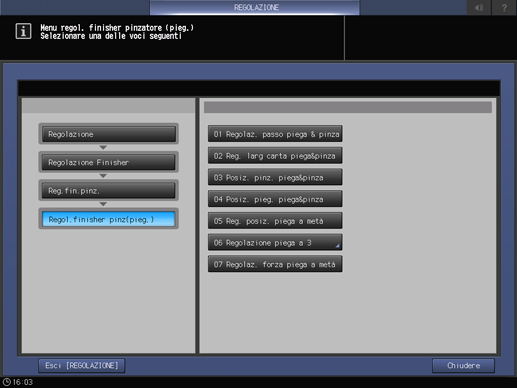

La schermata torna alla schermata [Menu Regolaz. finisher pinzatore (pieg.)].
