Regolazione Zoom CD: regolare l'ingrandimento in direzione trasversale della stampante
Regolare l'ingrandimento nella direzione trasversale nel motore della stampante.
Oggetti della regolazione:
Lato anteriore: Regolazione CD-Mag. stampante
Lato posteriore; da Vassoio 1 a Vassoio 5, Vassoio bypass
Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu di regolazione].

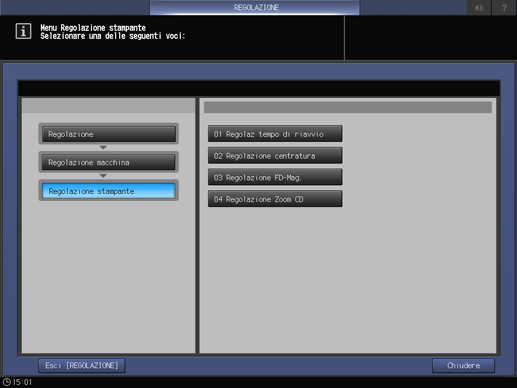

Premere in sequenza [Regolazione macchina], [Regolazione stampante] e [Regolazione Zoom CD].

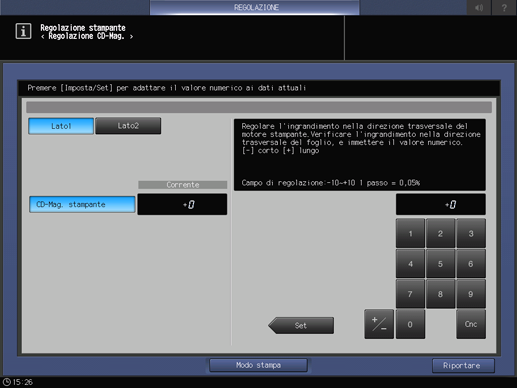

Premere il tasto corrispondente all'elemento da regolare.
Selezionare[Lato1] o [Lato2].
Se è selezionato [Lato2], selezionare il vassoio da regolare.
Premere [Modo stampa].
Caricare carta A3
o 11
17
nel vassoio da regolare, quindi selezionare quel vassoio.Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Sul lato anteriore del grafico sarà stampato il contrassegno
a indicare quale vassoio è usato per stampare il grafico. Per informazioni dettagliate, fare riferimento a Grafico.

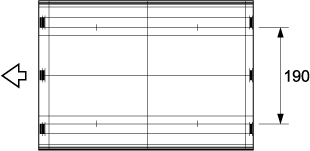

Misurare l'ingrandimento ottenuto perpendicolarmente alla direzione di alimentazione della carta.
Intervallo consentito: ± 0,5% o meno
Entro 190 mm ± 1 mm
Se occorre una regolazione, premere [Uscita Stampa] per tornare alla schermata [Regolazione Zoom CD].
Usare il tastierino del pannello a sfioramento o il tastierino nel pannello di controllo per inserire i dati di impostazione.
Usare [+ / -] per impostare il valore su positivo o negativo.
Premere [Imp] per modificare il valore corrente.
Interv. regolazione:
[CD-Mag. stampante.]: ([Basso]) da -10 a +10 ([Alto]) (1 passo = 0,05 %)
Da [Vassoio 1] a [vassoio 5], [Bypass]: ([basso]) da -10 a 0 ([Alto]) (1 passo = 0,05%)
Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.
Premere [Riportare].
La schermata torna alla schermata [Menu Regolazione stampante].
