Pagina iniziale Impostazioni e regolazioniRegolazione Zoom FD: regolare l'ingrandimento nella direzione di alimentazione carta della stampante

Regolazione Zoom FD: regolare l'ingrandimento nella direzione di alimentazione carta della stampante

Regolare l'ingrandimento nella direzione di alimentazione della carta nel motore della stampante. Questo valore di regolazione costituirà la configurazione standard per la funzione Regolazione entrambe facciate nelle impostazioni carta.

Oggetti della regolazione:

Lato anteriore: FD-Mag. stampante

Lato posteriore; da Vassoio 1 a Vassoio 5, Vassoio bypass

  • La regolazione[FD-Mag stampante] è applicata sia al lato anteriore che a quello posteriore.

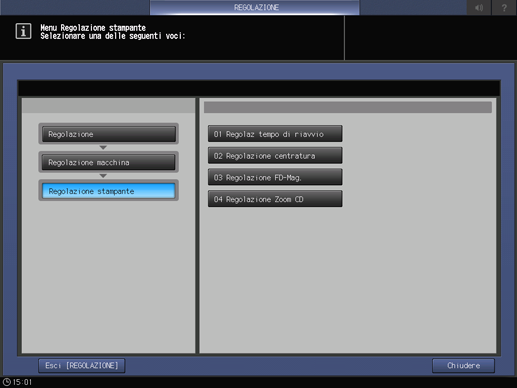

  1. Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu di regolazione].

  2. Premere in sequenza [Regolazione macchina], [Regolazione stampante] e [Regolazione FD-Mag.].

  3. Premere il tasto corrispondente all'elemento da regolare.

    • Selezionare[Lato1] o [Lato2].

    • Se è selezionato [Lato2], selezionare il vassoio da regolare.

  4. Premere [Modo stampa].

  5. Caricare carta A3 o 11 17 nel vassoio da regolare, quindi selezionare quel vassoio.

  6. Premere Avvio sul pannello di controllo.

    Verrà prodotto un modello campione.

    • Sul lato anteriore del grafico sarà stampato il contrassegno a indicare quale vassoio è usato per stampare il grafico. Per informazioni dettagliate, fare riferimento a Grafico.

  7. Misurare l'ingrandimento ottenuto nella direzione di alimentazione della carta.

    Intervallo consentito: ± 0,5% o meno (formato pieno)

    Entro 205,7 mm ± 1 mm

  8. Se occorre una regolazione, premere [Uscita Stampa] per tornare alla schermata [Regolazione FD-Mag.].

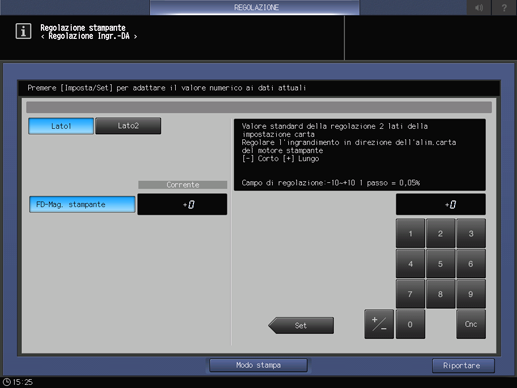

  9. Usare il tastierino del pannello a sfioramento o il tastierino nel pannello di controllo per inserire i dati di impostazione.

    • Usare [+ / -] per impostare il valore su positivo o negativo.

    • Premere [Imp] per modificare il valore corrente.

    • Interv. regolazione:
      -[FD-Mag stampante]: ([Breve]) da -10 a +10 ([Lungo]) (1 passo = 0,05%)
      - Da [Vassoio 1] a [Vassoio 5], [Bypass]: ([Breve]) da -10 a 0 ([Lungo) (1 passo = 0,05%)

  10. Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.

  11. Premere [Riportare].

    La schermata torna alla schermata [Menu Regolazione stampante].
