Regolaz tempo di riavvio: regolare la posizione immagine del bordo di entrata nella direzione di alimentazione carta della stampante

Regolare la posizione dell'immagine del bordo iniziale nella direzione di alimentazione della carta, nel motore della stampante.

Oggetti della regolazione:

Lato anteriore: Usc.offset tutti i vas., Tempo di riavvio (Da Vassoio 1 a Vassoio 5), Tempo di riavvio (Bypass)

Lato posteriore: Tempo di riavvio (Da Vassoio 1 a Vassoio 5), Tempo di riavvio (Bypass)

  • Eseguire questa regolazione dopo aver completato la [Regolazione FD-Mag.].

  • La regolazione[Usc.offset tutti i vas.] è applicata sia al lato anteriore che a quello posteriore.

  1. Premere [Regolazione] nella schermata [MACCHINA] per visualizzare la schermata [Menu di regolazione].

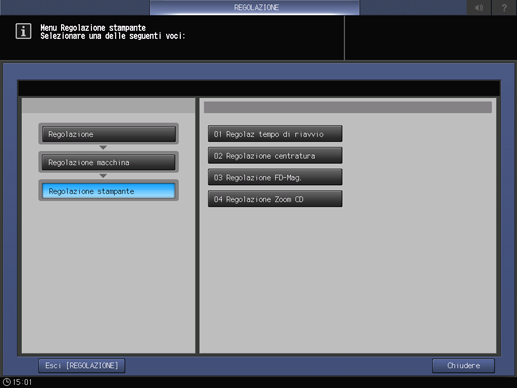

  2. Premere in sequenza [Regolazione macchina], [Regolazione stampante] e [Regolaz tempo di riavvio].

  3. Premere il tasto corrispondente all'elemento da regolare.

  4. Premere [Modo stampa].

  5. Caricare carta A3 o 11 17 nel vassoio da regolare, quindi selezionare quel vassoio.

  6. Premere Avvio sul pannello di controllo.

    Verrà prodotto un modello campione.

    • Sul lato anteriore del grafico sarà stampato il contrassegno a indicare quale vassoio è usato per stampare il grafico. Per informazioni dettagliate, fare riferimento a Grafico.

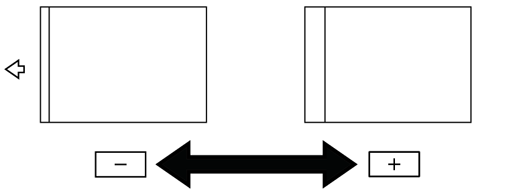

  7. Misurare il tempo di riavvio risultante.

    Intervallo consentito: 20 mm ± 0,5 mm

  8. Se occorre una regolazione, premere [Uscita Stampa] per tornare alla schermata [Regolaz tempo di riavvio].

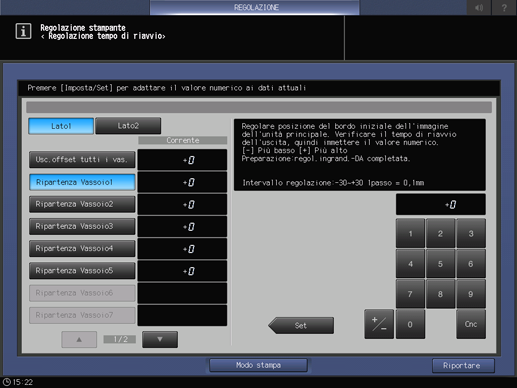

  9. Usare il tastierino del pannello a sfioramento o il tastierino nel pannello di controllo per inserire i dati di impostazione.

    • Usare [+ / -] per impostare il valore su positivo o negativo.

    • Premere [Imp] per modificare il valore corrente.

    • Interv. regolazione:
      [Usc. offset tutti i vas.]: ([Più basso]) da -45 a +45 ([Più alto]) (1 passo = 0,1mm)
      [Vassoio1] a [Vassoio5], [Bypass]: ([Più basso]) da -30 a +30 ([Più alto]) (1 passo = 0,1mm)

    • Per ciascun vassoio è possibile regolare la posizione bordo immagine della direzione di alimentazione carta fino alla somma di [Usc.offset tutti i vas.] e fino a quando il valore regolato del singolo vassoio è pari a da -60 a +60.

  10. Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.

  11. Premere [Riportare].

    La schermata torna alla schermata [Menu Regolazione stampante].
