Esecuzione di opuscoli rilegati con parti di rilegatura che attraversano i fori: rilegatura ad anelli

Quando non si usa la funzione Inserimento Fogli, viene usata la stessa carta per produrre un opuscolo rilegato.

Usando la funzione Inserimento Fogli in combinazione, è possibile usare diversi tipi di carta per ognuno dei fogli corpo, copertine e fogli inserto al fine di produrre un opuscolo rilegato.

  • Quando si usa la stessa carta per tutte le pagine per produrre un opuscolo rilegato, selezionare il vassoio da usare. L'impostazione Inserimento fogli non è necessaria.

  • Quando si rilega un set stampato su un lato senza usare la funzione Inser foglio, selezionare il lato di stampa ([Stampa interna] o [Stampa esterna]) per il primo e l'ultimo foglio dell'opuscolo.

  • Quando si usa la funzione Inserimento Fogli, selezionare un vassoio per ognuno dei fogli copertina e inserto.

  • Quando si stampa su copertine utilizzando la funzione Inserimento Fogli, specificare il lato di stampa delle copertine nell'impostazione Inserimento Fogli. In questo caso, non occorre selezionare il lato di stampa del primo e ultimo foglio dell'opuscolo. Utilizzando la carta TAB nelle stesse condizioni, il primo foglio sarà fissato alla [Stampa esterna] e l'ultimo foglio alla [Stampa interna].

  • Selezionare la direzione di rilegatura ([Rilegatura sinistra] o [Rilegatura destra]) per l'opuscolo. Questa selezione è valida solo per l'originale verticale, mentre l'impostazione è fissa sulla rilegatura superiore per l'originale orizzontale.

  • La grammatura carta disponibile va da 75 g/m2 a 216 g/m2 / da 20 lb Bond a 57 lb Bond.

  • Il numero massimo di fogli che è possibile rilegare è 102 (fogli corpo/di inserimento da 75 g/m2 / 20 lb Bond con copertine da 216 g/m2 / 57 lb Bond) e il numero minimo è 7 (fogli corpo/di inserimento da 75 g/m2 a 120 g/m2 / da 20 lb Bond a 31 lb Bond con copertine da 163 g/m2 a 216 g/m2 / da 44 lb Bond a 57 lb Bond).

  • I formati carta disponibili sono A4 , 8,5 11 e il suo formato carta TAB, A4 , 8,5 11 . La larghezza di estensione tab della carta TAB deve essere di 13 mm / 0,51" o meno. Gli altri formati non sono disponibili per tutti i fogli corpo, copertine e fogli inserto. Non è possibile stampare fronte-retro su carta Tab.

  • Quando si usa la funzione Inser foglio, caricare la carta per copertine o fogli di inserimento in un vassoio corpo principale, in un vassoio unità alimentazione carta o in un vassoio unità ad alta capacità diverso da quello dei fogli per il corpo.

  • Eseguire una copia di prova per verificare l'impaginazione di un opuscolo rilegato. La copia di prova viene emessa senza essere rilegata nel vassoio secondario di un dispositivo a valle accanto al rilegatore ad anelli.

  1. Posizionare l'originale.

    • Preparare l'originale secondo l'ordine di copertina anteriore, corpo e copertina posteriore.

  2. Caricare la carta nel vassoio.

    • Caricare la carta per i fogli per il corpo in un vassoio corpo principale (vassoio 1, vassoio 2), in un'Unità ad alta capacità LU-411/Unità ad alta capacità LU-412 (vassoio 3), o in un'Unità alimentazione carta PF-709 (vassoi da 3 a 5). Quando non si usa la funzione Inserimento Fogli, il vassoio copertine non è necessario.

    • Quando si usa la funzione Inser foglio, caricare la carta per i fogli per le copertine o i fogli di inserimento in un vassoio corpo principale (vassoio 1, vassoio 2), in un'Unità ad alta capacità LU-411/Unità ad alta capacità LU-412 (vassoio 3), o in un'Unità alimentazione carta PF-709 (vassoi da 3 a 5).

  3. Modificare l'impostazione carta del vassoio da usare, come necessario.

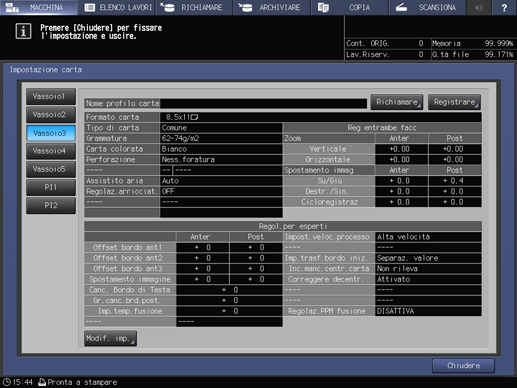

    • Se si desidera modificare temporaneamente l'impostazione carta, modificare l'impostazione nella schermata [Impostazione carta]. Per informazioni dettagliate, fare riferimento a Impostazione carta.

    • Se il peso della carta specificato per il vassoio è inadeguato, le operazioni di rilegatura non possono essere eseguite. Per il peso della carta adeguato ai fogli corpo, copertine e fogli di inserimento, fare riferimento a Peso carta disponibile per l'uso.

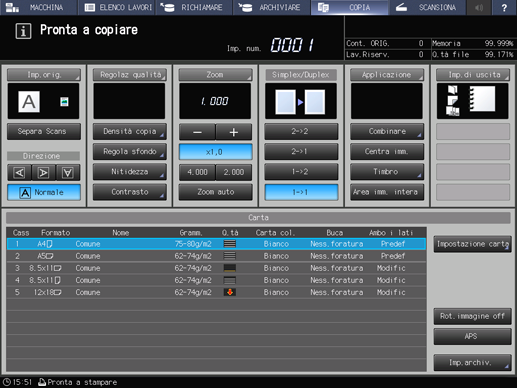

  4. Premere la scheda [COPIA] per visualizzare la schermata [COPIA].

  5. Premere [Imp.di uscita].

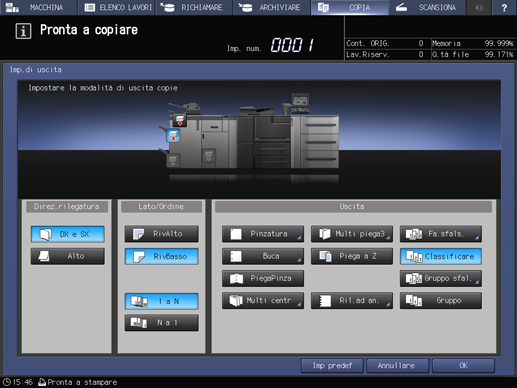

    Sarà visualizzata la schermata [Imp.di uscita].

  6. Premere [Rileg anelli].

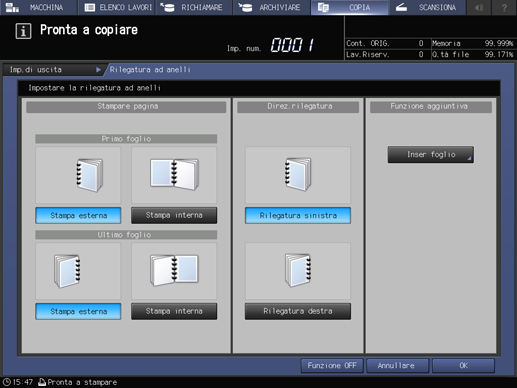

    Sarà visualizzata la schermata [Rilegatura ad anelli].

  7. Specificare il lato di stampa del primo e ultimo foglio.

    • Quando si rilega un set stampato su un lato senza usare la funzione Inser foglio, selezionare [Stampa esterna] o [Stampa interna] per il primo e l'ultimo foglio.

  8. Selezionare la direzione di rilegatura dell'opuscolo.

    • Selezionare [Rilegatura sinistra] o [Rilegatura destra].

  9. Premere [Inser foglio].

    • Se non si sta utilizzando la funzione Inser foglio, procedere al punto 11.

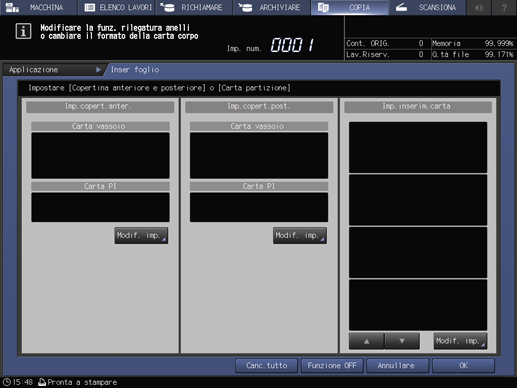

    È visualizzata la schermata [Inser foglio].

  10. Impostare Imp. ins. pag.

    • Impostare questa opzione per allegare copertine e fogli di inserimento stampati o bianchi usando una carta diversa da quella del corpo.

    • Premere [OK] per ritornare alla schermata [Rilegatura ad anelli].

  11. Premere [OK].

    • Per ripristinare l'impostazione precedente, premere [Annullare].

    • Per disattivare la funzione mantenendo l'impostazione corrente, premere [Funzione OFF].

    Sarà ripristinata la schermata [Imp.di uscita].

  12. Premere [OK] nella schermata [Imp.di uscita] per tornare alla schermata [COPIA].

    Un'icona rappresentante la modalità di uscita specificata sarà visualizzata in [Imp.di uscita] nella schermata [COPIA].

    Verificare che la schermata [Pronto] sia visualizzata nel pannello di controllo del rilegatore ad anelli. Se è visualizzata la schermata AVVISO o ERRORE, fare riferimento al "MANUALE OPERATIVO" in dotazione con il rilegatore ad anelli automatica GP-502.

  13. Premere le condizioni di copia aggiuntive desiderate.

    • Quando si eseguono copie su 2 lati, selezionare [1->2] o [2->2].

    • Usare [Separa Scans] se l'originale contiene più di 100 pagine.

  14. Inserire la quantità di stampa desiderata con il tastierino nel pannello di controllo.

    • Si consiglia di premere il pulsante Copia di prova nel pannello di controllo per emettere una copia di prova prima di rilegare set multipli.

    • La copia di prova viene emessa senza essere rilegata nel vassoio secondario di un dispositivo a valle accanto al rilegatore ad anelli.

  15. Premere Avvio sul pannello di controllo.

    Non aprire mai lo sportello superiore o anteriore del rilegatore ad anelli mentre sono in corso le operazioni della macchina. Non estrarre mai il vassoio opuscolo. In caso contrario la macchina interromperà immediatamente le operazioni e potrebbero verificarsi degli inceppamenti.
