Foratura: Foratura delle copie per l'archiviazione

L'Unità di foratura FS-532 dotata di Unità di bucatura e piegatura a Z ZU-608 offre la modalità Bucatura per praticare dei fori nelle copie.

La Bucatura può essere utilizzata in combinazione con la Piega a Z o la Pinzatura.

  • Se l'Unità di finitura FS-532 è dotata del Kit di Foratura PK-522, il Kit di Foratura PK-522 è usato per la bucatura solo se Piega a Z e Pinzatura non sono usate in combinazione. Se lo sono, il peso carta disponibile per la bucatura è da 60 g/m2 a 300 g/m2 / da 17 lb Bond a 81 lb Bond, ossia il peso specificato per il Kit di Foratura PK-522.

  • Quando sono fornite diverse opzioni quale numero di fori di bucatura, è possibile modificare il numero predefinito di fori di bucatura. Per ulteriori dettagli, contattare il tecnico dell'assistenza.

Originale

Uscita

[2 fori]

[Sinistra]

[Dx]

[Alto]

[3 fori]

[Sinistra]

[Dx]

[Alto]

[4 fori]

[Sinistra]

[Dx]

[Alto]

Elemento

Descrizione

Numero di fori praticati

Area metrica: 2 fori, 4 fori
Area pollici: 2 fori, 3 fori

Diametro foro

Area metrico decimale
2 fori / 4 fori: 6,5 mm ± 0,5 mm / 0,26" ± 0,02"
Area pollici
2 fori / 3 fori: 8,0 mm ± 0,5 mm / 0,31" ± 0,02"

Spaziatura fori

Area metrico decimale
2 fori / 4 fori: 80 mm ± 0,5 mm / 3,15" ± 0,02"
Area pollici
2 fori: 70 mm ± 0,5 mm / 2,76" ± 0,02"
3 fori: 108 mm ± 0,5 mm / 4,25" ± 0,02"

Formato carta

A3 , B4 , A4 /, B5 /, A5 /, Foolscap, SRA4 , 11 17 , 8,5  14 , 8,5  11 /, 5,5  8,5 , 9  11

Grammatura

Da 60 g/m2 a 91 g/m2 / da 17 lb Rilegato a 24 lb Rilegato

  • Accertarsi che le guide laterali del vassoio di origine siano allineate in modo sicuro alla carta caricata nel vassoio. In caso contrario, le copie potrebbero non essere forate nella posizione desiderata.

  • Se l'ATS (cambio vassoio automatico) è attivo mentre è in corso la foratura, i fori potrebbero essere praticati fuori posizione.

  • La modalità di foratura non è disponibile per formati diversi da quello standard (Impost. Rilevamento Formati, Personalizzato, Carta Wide, Carta Tab).

  1. Posizionare l'originale.

  2. Premere la scheda [COPIA] per visualizzare la schermata [COPIA].

  3. Premere [Imp.di uscita].

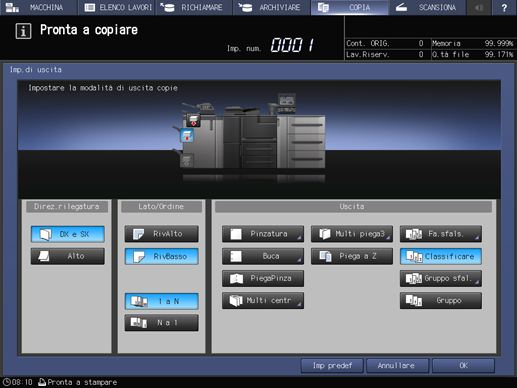

    È visualizzata la schermata [Imp.di uscita].

  4. Premere [Buca] in [Uscita].

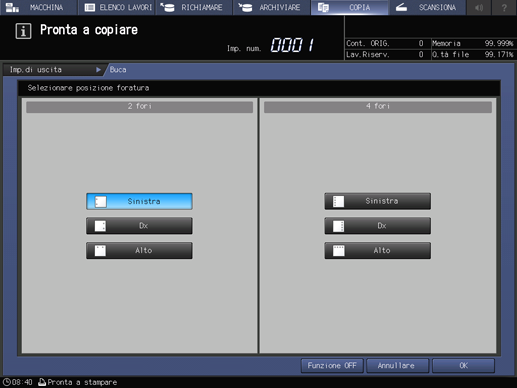

    È visualizzata la schermata [Buca].

  5. Selezionare la posizione di foratura desiderata.

  6. Premere [OK].

    • Per ripristinare le impostazioni precedenti, premere [Annullare].

    • Per disattivare la funzione mantenendo l'impostazione corrente, premere [Funzione OFF].

    La schermata torna alla schermata [Imp.di uscita].

  7. Premere [OK] nella schermata [Imp.di uscita].

    Un'icona rappresentante la modalità di uscita specificata è visualizzata in [Imp.di uscita] nella schermata [COPIA].

    • Il vassoio primario (principale) si abbassa gradualmente durante l'uscita del materiale stampato. NON permettere a nessun oggetto di interferire con il funzionamento del vassoio primario (principale) sul lato sinistro del finisher, in quanto tale interferenza può causare danni al finisher.
