Manual del operador
Unidad de plegado en Z ZU-608

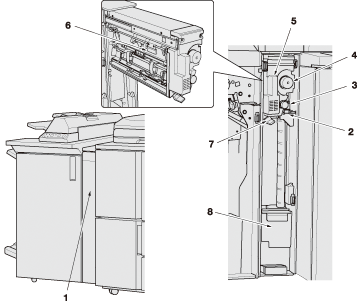

N.º | Nombre | Descripción |
|---|---|---|
1 | Puerta delantera de la unidad de plegado en Z | Se abre para retirar el papel atascado o de los desechos de la perforación. |
2 | Palanca de entrada[FN1] | Se abre para permitir eliminar papel atascado. |
3 | Mando [FN4] | Se gira para permitir la extracción del papel atascado. |
4 | Mando [FN5] | Se gira para permitir la extracción del papel atascado. |
5 | Asa [FN2] | Extrae la unidad para permitir la retirada del papel atascado. |
6 | Palanca [FN6] | Se abre para permitir eliminar papel atascado. |
7 | Palanca de salida[FN8] | Se abre para permitir eliminar papel atascado. |
8 | Depósito de residuos de perforación | Es necesario retirar esta unidad para quitar los residuos de la perforación. |
