Unidad de gran capacidad LU-412

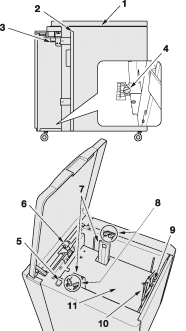

N.º

Nombre

Descripción

1

Puerta superior de la bandeja

Se abre para permitir introducir papel o eliminar el papel atascado.

2

Puerta lateral izquierda de las bandejas

Se abre para permitir eliminar papel atascado.

3

Palanca [LC2]

Se abre hacia abajo para eliminar el papel atascado.

4

Mando de fijación de guías laterales (inferior)

Se gira para desplazar o fijar las placas guía laterales.

5

Botón de descenso de la plataforma inferior de la bandeja

Se pulsa para bajar la plataforma inferior de la bandeja después de cargar el papel.

6

Rodillo de transporte

Suministra el papel de copia a la unidad principal.

7

Placa de guías laterales

Sujeta los lados del papel cargado.

8

Mando de fijación de guías laterales (superior)

Se gira para desplazar o fijar las placas guía laterales.

9

Mando de fijación de la guía posterior

Se gira para mover o fijar la placa de guía posterior.

10

Placa de guía posterior

Sostiene el borde trasero del papel cargado.

11

Plataforma inferior de la bandeja

Sube automáticamente a medida que la pila de papel va bajando. Pulse el botón de descenso de la plataforma inferior de la bandeja para bajarla.
