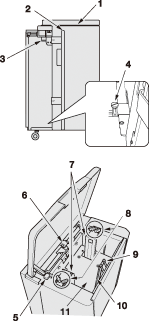

Unidad de gran capacidad LU-411
N.º | Nombre | Descripción |
|---|---|---|
1 | Puerta superior de la bandeja | Se abre para permitir introducir papel o eliminar el papel atascado. |
2 | Puerta lateral izquierda de las bandejas | Se abre para permitir eliminar papel atascado. |
3 | Palanca [LC2] | Se abre hacia abajo para eliminar el papel atascado. |
4 | Mando de fijación de guías laterales (inferior) | Se gira para desplazar o fijar las placas guía laterales. |
5 | Botón de descenso de la plataforma inferior de la bandeja | Se pulsa para bajar la plataforma inferior de la bandeja después de cargar el papel. |
6 | Rodillo de transporte | Suministra el papel de copia a la unidad principal. |
7 | Placa de guías laterales | Sujeta los lados del papel cargado. |
8 | Mando de fijación de guías laterales (superior) | Se gira para desplazar o fijar las placas guía laterales. |
9 | Mando de fijación de la guía posterior | Se gira para mover o fijar la placa de guía posterior. |
10 | Placa de guía posterior | Sostiene el borde trasero del papel cargado. |
11 | Plataforma inferior de la bandeja | Sube automáticamente a medida que la pila de papel va bajando. Pulse el botón de descenso de la plataforma inferior de la bandeja para bajarla. |
