Elementos externos a la máquina

N.º

Nombre

Descripción

1

ADF (alimentador automático reversible de documentos)

Introduce automáticamente varios originales hoja por hoja para escanear datos. Incluso se puede escanear un original a dos caras por medio de una operación de alimentación de papel sin invertir el papel.

2

Puerta de suministro de tóner

Se abre para permitir el suministro de tóner.

3

Interruptor de alimentación secundario

Al pulsar este interruptor se enciende y se apaga la máquina.

4

Panel táctil

Muestra pantallas como la pantalla [Máquina] para permitir varias opciones de configuración y operaciones de la máquina. Además, a través de él se accede a información sobre las operaciones de la máquina y a la ayuda para la solución de problemas.

5

Panel de control

Se utiliza para varios ajustes y varias operaciones de la máquina.

6

Puerta lateral derecha

Se abre hacia la derecha para retirar el papel atascado.

Si la unidad de alimentación de papel PF‑709, la unidad de gran capacidad LU‑411 o la unidad de gran capacidad LU‑412 están instaladas en esta máquina, abra la puerta lateral izquierda de la bandeja y, a continuación, elimine los atascos de papel.

7

Bandeja 1

Admite 1.600 hojas (de papel de 64 g/m2 / 18 lb Bond) o 1.500 hojas (de papel de 80 g/m2 / 21 lb Bond).

8

Bandeja 2

Admite 1.600 hojas (de papel de 64 g/m2 / 18 lb Bond) o 1.500 hojas (de papel de 80 g/m2 / 21 lb Bond).

9

Puerta frontal

Se abre para permitir eliminar papel atascado.

10

Puerta de sustitución de la caja de tóner residual

Se abre para permitir la sustitución de la caja de tóner residual.

11

Puerta lateral izquierda

Se abre a la vez que la puerta frontal para permitir la extracción del papel atascado o para apagar/encender el interruptor de corriente principal.

12

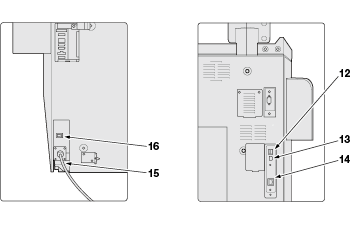

Puerto de servicio (USB 3.0 tipo A  2)

Se utiliza para conectar dispositivos como un soporte de almacenamiento externo (unidad flash USB, USB-HDD), teclado y ratón.

Este puerto solo está disponible para dispositivos de baja potencia. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia.

13

 Puerto de servicio (USB 2.0 tipo Bx1)

Conecte esta máquina al ordenador mediante un cable USB para utilizarla como impresora local.

14

Puerto de red (10Base-T, 100Base-T, 1000Base-T)

Conectado a un cable Ethernet para manejar la máquina o para utilizarla como una impresora/escáner de red.

15

Cable de alimentación

Suministra corriente eléctrica al cuerpo principal.

16

Interruptor del calentador deshumidificador

Enciende/apaga el calentador deshumidificador del cuerpo principal.
